Model: Windsor W
Antique radios, Old Time Radios

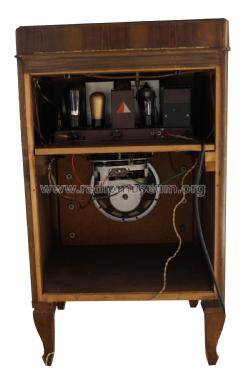

Windsor W
Country:
Germany
Manufacturer/Brand:
Schaub und Schaub-Lorenz
Year: 1931 – 1933
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6194
previous
|
Result List
|
next
|
New search for Radios etc.

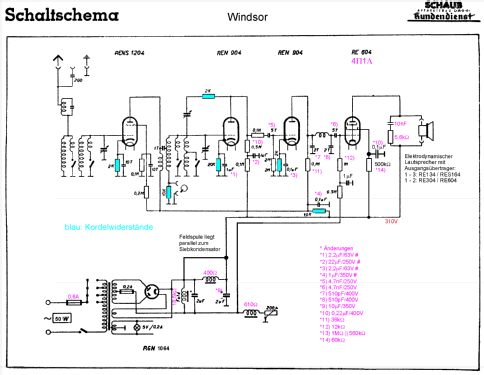

schematic requested
Schematics etc.: 0 (for
members)
Principle
TRF with reaction (regenerative); 1 RF-stage(s); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Specialities
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out

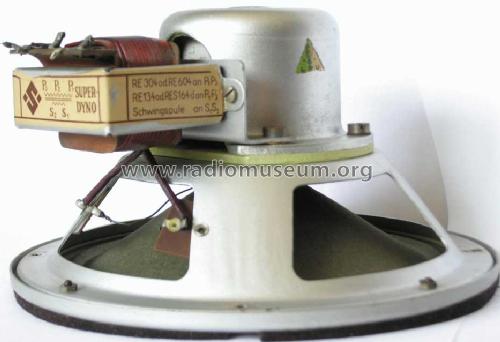

Magnet Dyn.(moving coil) - electro or permanent magn (?).Dynamic loudspeaker (Rice-Kellog-System). Either permanent- or electro-dynamic. Haut-parleur electrodynamique à aiment permanent OU avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Permanentdynamischer ODER elektrodyn. Lautsprecher, also Tauchspulenprinzip statt z.B. «Magnetlautsprecher». Bei der Erfassung war nicht erkennbar ob selbsterregtes (permanentdyn.) oder fremderregtes Feld.
www.radiomuseum.org
Model: Windsor W
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with any shape - in general (details not known).
Dimensions (WHD)
540 x 950 x 450 mm / 21.3 x 37.4 x 17.7 inch
Valves / Tubes
6:
RENS1204Identisch mit Philips E442S /Valvo H4080D und: Cossor 41MSG, Dario TE42S, Mazda DW2, Mullard S4VX, Radiofoto S4150E, Triotron S410N, Tungsram AS4100, Vatea SV490, Visseaux RS4142N. Quelle: «Radios von gestern» Seite 242.
(more
for members)
Notes
[501]
Net weight
30.5 kg / 1075.8 oz
Price in first year of sale
490
RM
+
Collectors prices
2 Collector prices (for members)
Source of data
Radio-Zentrale Prohaska 1931/32Radio-Zentrale Prohaska 1931/32
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
FS-Bestückungstab. (wahrsch. m.Fehler)Die Röhrenbestückung führt das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Bei dieser Nennung sind wahrscheinlich solche Fehler vorhanden.
Mentioned in
Radio-Zentrale Prohaska 1932/33Im Katalog der Radio-Zentrale Prohaska 1932/33 aufgeführt.

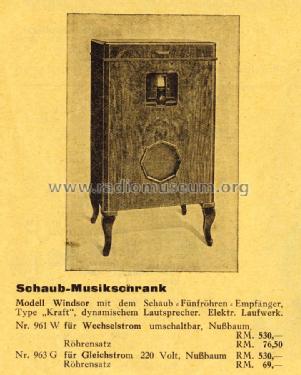

Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
No further information
on
Windsor W (Schaub und Schaub-Lorenz)
