Model: Kay 48
Antique radios, Old Time Radios
Kay 48
Country:
Germany
Manufacturer/Brand:
Schieren, Hans; div. Orte, Deutschland
Year: 1948 / 1949
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 16877
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.

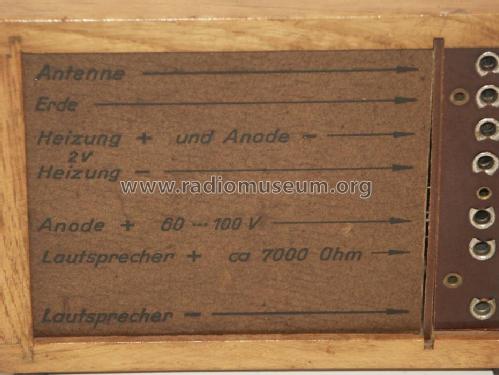

Power type and voltage
Batteries (storage and/or dry) / 2 & 60 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Kay 48
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
150 x 110 x 80 mm / 5.9 x 4.3 x 3.1 inch

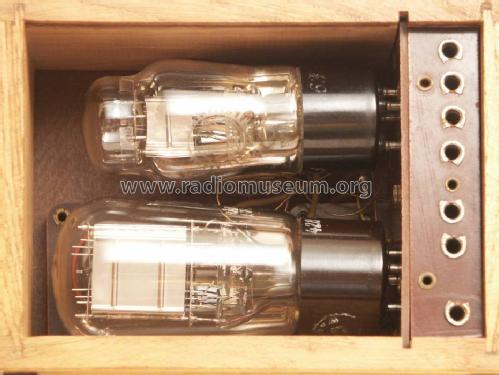

Valves / Tubes
2:
KC1Die ursprüngliche KC1 ist eine Röhre mit Stiftsockel. Es gibt auch eine Topfsockelröhre mit elektrisch gleichen Werten und gleich bezeichnet!
(more
for members)
Notes
External source of data
E. Erb 3-907007-36-0

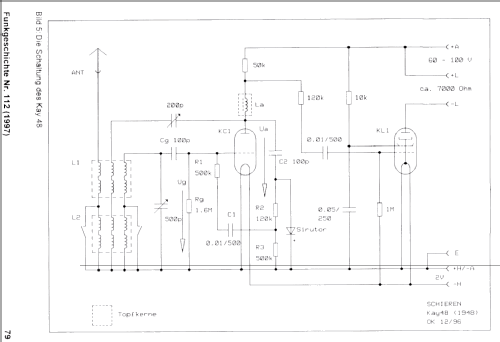

Circuit diagram reference
Mouse-roll-over für mehr InformationDie Herren Hermann Rottmann und Fred P. Langheinrich haben mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.
Mentioned in
Radio-MentorZeitschrift (JJNN, also Jahr und Nummer in Klammer).
(4806)
More pictures
No further information
on
Kay 48 (Schieren, Hans; div. Orte, Deutschland)
