Model: Frequenzdekade ND 5
Antique radios, Old Time Radios
Frequenzdekade ND 5
Country:
Germany
Manufacturer/Brand:
Schomandl KG; München
Year: 1953
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 79650
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 110; 220; VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Frequenzdekade ND 5
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Chassis only or for «building in»
Dimensions (WHD)
520 x 500 x 400 mm / 20.5 x 19.7 x 15.7 inch
Valves / Tubes
36:
EF42steile HF-/ Breitband-Pentode für bis zu 200 MHz, auch als selbstschwingende Mischer geeignet,
(more
for members)
Notes
Normalfrequenz (dekadisch gestuft):
1 kHz ... 31,111 MHz
Mit Feindekade NDF1(2):
0,1 kHz ... 31,111 MHz
Ausgangsfrequenz frei verstimmbar:
20 Hz ... 31,111 MHz
Mit weiteren Zusatzgeräten bis 300 MHz. Das Gerät benötigt zum Betrieb eine Normalfrequenz von 100 kHz.
Röhrenbestückung:
15 x EF42
9 x EF40
2x ECC40
9 x ECH42
1 x EM85
Leistungsaufnahme:
ND5 = 200 VA, NFD 1 = 44 VA.
Das Netzteil misst nochmals 520x100x400mm.
External source of data
Schomandl Prospekt
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Werner Braun.

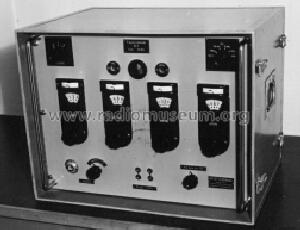

Firmenfoto ND 5
Firmenfoto ND 5
Firmenfoto ND 5
More pictures
Further information on
Frequenzdekade ND 5 (Schomandl KG; München)
Zu diesem Modell (und zu vielen anderen auch) gibt es nur eine technische Unterlage. In der Regel erwarte ich hier ein Schema. In vielen Fällen, so wie bei dieser Frequenzdekade, finde ich nur eine für mich belanglose Information. Leider kann ich das erst erkennen, wenn ich diese Unterlage heruntergeladen habe. Gibt es im System keine Möglichkeit den verdeckten Inhalt anhand seiner Dateiendung zu bestimmen, bevor ich herunterlade?
