Model: Stroboskopischer Freq.Analysator FA 2
Antique radios, Old Time Radios
Stroboskopischer Freq.Analysator FA 2
Country:
Germany
Manufacturer/Brand:
Schomandl KG; München
Year: 1960 ?
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 81057
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Converter / Adapter; IF-Freq. 70/12,5/3,Short wave converter. It enables simple broadcast receivers to receive short waves (on BB).
Meistens ein KW-Vorsatzgerät, das KW auf MW umsetzt (Transponierung) und auf einem MW-Empfänger KW-Empfang erlaubt. Selten ist es ein Adapter.
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 110; 117; 127; 150; 220; 235 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Headset necessary because no built in audio amplifier (or it is a head set).Headphone. Casque téléphonique.
Es handelt sich um einen Kopfhörer, nicht um einen Empfänger. Meist sind es Doppelkopfhörer, die mit einem Bügel verbunden sind. Nur ganz in der Anfangszeit kennt man einzelne Kopfhörer oder bei einfachen Baukästen.
www.radiomuseum.org
Model: Stroboskopischer Freq.Analysator FA 2
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Rack
Dimensions (WHD)
520 x 406 x 300 / 13208 x 10312 x 7620 mm
Valves / Tubes
17:
6AK5W
(more
for members)
Transistors
8:
(more
for members)
Notes
Das Gerät dient zur Frequenzanalyse von ZF-Signalen. Es gestattet sowohl die Ausmessung der Amplitude der einzelnen Spektrums-Komponeneten als auch deren gleichzeitige Betrachtung. Das stroboskopische Verfahren nach Dr. F.A. Fischer bietet besondere Vorteile bei der Untersuchung getasteter Sender, da das gesamte Spektrum ständig angezeigt wird.
Das Gerät wurde für eine Empfänger-ZF von 525 kHz ausgeliefert. Konnte jedoch durch Steckeinheiten für jede andere ZF im Bereich von 100 kHz bis 1,5 MHz angepasst werden.
Die 8 Transistoren sind im 50 Hz-Generator eingebaut.
4 x OC 76
2 x OC 74
2 x OC 29
Net weight
44.6 kg / 1573.2 oz
External source of data

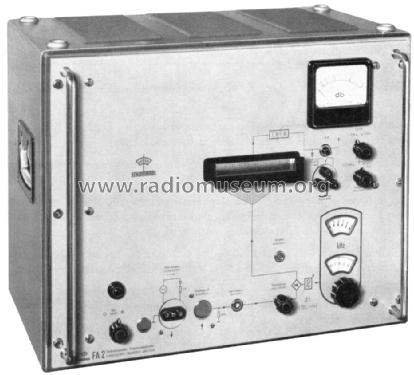

Firmenfoto
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Konrad Birkner.

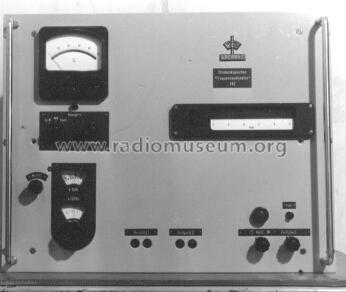

Firmenbild
