Model: 510S (510 S) "Sheffield"
Antique radios, Old Time Radios
510S (510 S) "Sheffield"
Country:
United States of America (USA)
Manufacturer/Brand:
Scott Radio Labs.
Year: 1953 ??
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 55355
previous
|
Result List
|
next
|
New search for Radios etc.

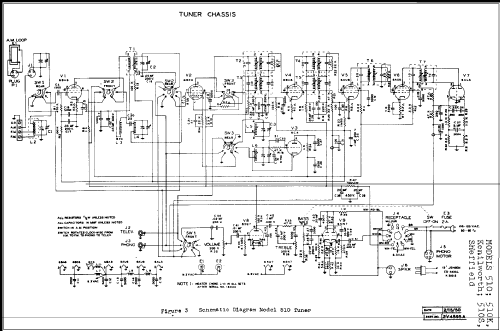

Schematics etc.: 11 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Specialities
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 105 - 125 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 20 W
/ Ø 30.5 cm = 12 inch
www.radiomuseum.org
Model: 510S (510 S) "Sheffield"
Valves / Tubes
14:
6BA6
(more
for members)
External source of data
Ernst Erb
Circuit diagram reference
Rider's Perpetual, Volume 21Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
No further information
on
510S (510 S) "Sheffield" (Scott Radio Labs.)
