Silvertone 8084 Ch= 101.809-1B
Country: United States of America (USA) Manufacturer/Brand: Sears, Roebuck & Co.; Chicago (IL)
Year: 1948 / 1949 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 77297 previous | Result List | next | New search for Radios etc. Schematics etc.: 5 (for members) Principle Superhet with RF-stage; IF-Freq. 455 kHz; 2 AF-stage(s)Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits 7 AM circuit(s);
Wave bands Broadcast only (MW).Mittelwellenempfänger
Specialities Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage Alternating Current supply (AC) / 110-120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org Model: Silvertone 8084 Ch= 101.809-1B Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Valves / Tubes 6: 7B7     (more for members)
Notes The Silvertone 8084 and 8084A from Sears, Roebuck & Co. use the chassis 101.809-1B (the top lines on Photofact may mislead you). According to Photofact 3-49, set 58, folder 20: All together you find the following models within the same chassis family 101.809: 7080, 7080A with chassis 101.809-2, 8083 and 8083A with chassis 101.809-1A, 8084 and 8084A with chassis 101.809-1B and models 8101, 8101A, 8101B and 8101C with chassis 101.809-3C. Possibly there are even more models for this chassis family. Therefore please be becareful when uploading pictures, schematics or data.
Circuit diagram reference Beitman Radio Diagrams Vol. 9, 1949Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.

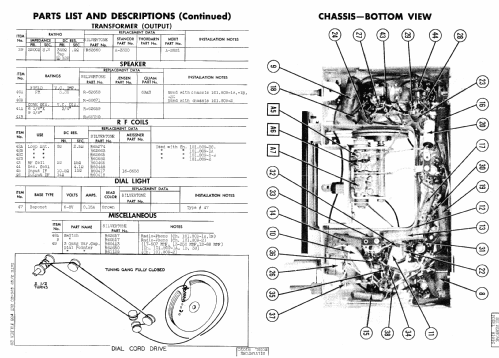

Literature/Schematics Photofact Folders, SamsPhotofact Folders, Howard W. Sams. Normally referenced in schematics but when there is more ... (select the last field and enter the number in the free field). (Date 3-49, 496-20, set 58, folder 20)

This model was suggested by Walter Wiesmüller.

No further information on

Silvertone 8084 Ch= 101.809-1B (Sears, Roebuck & Co.; Chicago (IL))
