Model: Silvertone 3063 Ch= 101.860-3 (101860-3)
Antique radios, Old Time Radios
Silvertone 3063 Ch= 101.860-3 (101860-3)
Country:
United States of America (USA)
Manufacturer/Brand:
Sears, Roebuck & Co.; Chicago (IL)
Year: 1953 / 1954
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 129975
previous
|
Result List
|
next
|
New search for Radios etc.

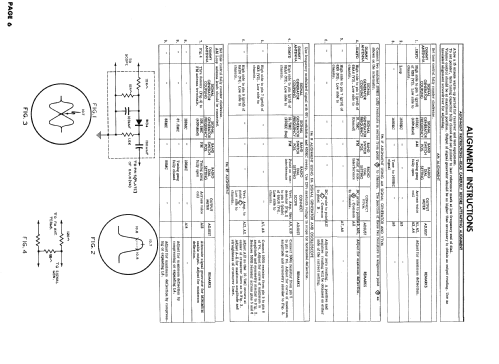

Schematics etc.: 8 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 455 kHz; 2 AF-stage(s)
Tuned circuits
6 AM circuit(s);
8 FM-circuit(s)
Wave bands
Mittelwellen und UKW (FM).Broadcast (BC) and FM.
Details
Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker. Changer (Record changer)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110-120 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ Ø 25.4 cm = 10 inch
from Radiomuseum.org
Model: Silvertone 3063 Ch= 101.860-3 (101860-3)
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Console, Lowboy (legs < 50 %).
Valves / Tubes
8:
6AU6
(more
for members)
Notes
The Silvertone models 3058 and 3059 with a 10" diameter loudspeaker and the models 3063, 3064 and 3067 with a 8" loudspeaker are AC operated radio-phono combinations with a 3 speed record changer. All these models have the chassis 101.860-3 for AM-FM. The SAMS picture might show only the model 3058 and we know that models 3058 and 3059 have a difference in the knobs compared to 3063, 3064 and 3067. Record changer units are 488.219 on models 3058 and 3059 and 488.216 for the models 3063, 3064 and 3067. We don't know the rest of possible differences.
This model was suggested by Ernst Erb.
