Model: Silvertone 47
Antique radios, Old Time Radios
Silvertone 47
Country:
United States of America (USA)
Manufacturer/Brand:
Sears, Roebuck & Co.; Chicago (IL)
Year: 1929
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 56446
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF without reaction (non reg.dir.receiver); NeutrodyneTRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Induction Loudspeaker (very rare !)Induction loudspeaker. Haut-parleur à induction.
Das induktordynamische System (Induktorlautsprecher, Induktionslautsprecher) kommt sehr selten vor. Es ist auch nicht immer als solches bezeichnet oder in Unterlagen erkennbar. Siehe «Radios von gestern» Seiten 229ff.
www.radiomuseum.org
Model: Silvertone 47
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

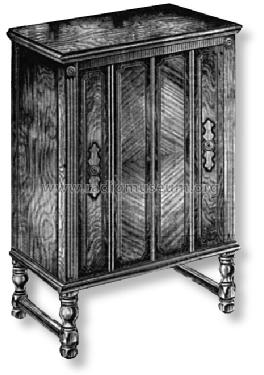

Shape
Console, Lowboy (legs < 50 %).
Dimensions (WHD)
44.5 x 28 x 16 inch / 1130 x 711 x 406 mm
Valves / Tubes
7:
01AAus Radios von gestern Seite 210ff:
1920 bringt RCA die ersten Radioröhren auf den Markt, die Hochvakuum-Verstärkerröhre UV201 von General Electric (GE), zusammen mit UV200 als Detektorröhre mit Argon-Gas, auch von GE.
1922 ersetzt GE die UV201 durch die UV201A mit Thoriumfaden. Kurz davor, im Januar nimmt die RCA aber auch die zylindrische UV201 von Westinghouse ins Programm auf!
Ab August 1925 heisst die UV201A mit dem neuen Sockel UX201A. Das war notwendig, um engere Toleranzen für Neutrodyne-Empfänger zu erreichen.
Mit der Einführung der Domform (shoulder/dome), 1932, nennt RCA die Röhre 01A.
Ab 1930 produziert RCA die Röhren selbst - als RCA Radiotron, Inc. Vorher kommt die Produktion von GE und Westinghouse (Mutterfirmen von RCA).
Anzufügen aus Tyne Seite 315 ist noch, dass die Gitterstruktur etc. der UV201A gegen Ende 1923 geändert wurde, um die Steilheit zu vergrössern. Das war dann der Grund der Schwierigkeiten beim Auswechseln von Röhren für Neutrodyne-Empfänger (EE).
(more
for members)
Price in first year of sale
97
USD
Collectors prices
1 Collector price
(for members)
External source of data
Ernst Erb
Source of data
The Radio CollectorGrinder, 1995The Radio Collectors Directory and Price Guide by Robert E. Grinder, Sonoran Publishing, LLC, USA: Is one of the best books for your information as a radio collector.
Circuit diagram reference
Rider's Perpetual, Volume 5Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Mentioned in
Sears Silvertone, Stein, 1930-42SEARS SILVERTONE Catalogs 1930-1942The complete price guide to antique radios by Mark V.Stein
Radiomania Books, Copyright 2001
ISBN 0-9647953-4-5, Radiomania Books, 2109 Carterdale Road, Baltimore, MD 21209, USA.
Price: $34.95U.S.
No further information
on
Silvertone 47 (Sears, Roebuck & Co.; Chicago (IL))
