Model: EA437
Antique radios, Old Time Radios
EA437
Country:
Germany
Manufacturer/Brand:
Seibt, Dr., Georg; Berlin
Year: 1927 – 1929
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 5860
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
TRF with reaction (regenerative); 1 RF-stage(s); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: EA437
Material

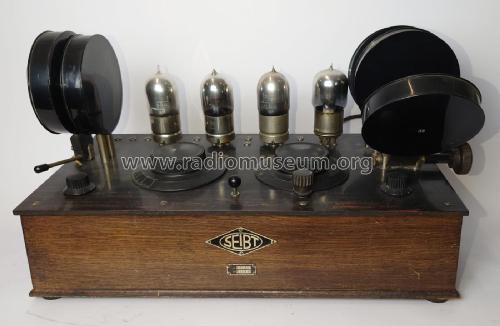

Wooden case, TUBES VISIBLEWooden case, open cabinet.
Caisse en bois. Lampes (tubes) visibles.
Röhren und möglicherweise auch Spulen sind direkt zu sehen. Es gibt wenig Ausnahmen, wo lediglich der oberste Teil von Röhren direkt offen sichtbar ist.
Valves / Tubes
4:
RE074n
(more
for members)
Notes
2-+3fach Spulenk.(l+r) [512, 514, 560] Wurde auf Wunsch als EA 437 W
(Widerstandsverstärkung) geliefert
Price in first year of sale
120
RM
Collectors' prices
3 Collector prices (for members)
Source of data
Katalog Radio Zentrale ProhaskaDer Katalog von 1927 ist bei L.D. Schmidt, Berlin, als Nachdruck erhältlich.
/ Radiokatalog Band 1, Ernst Erb

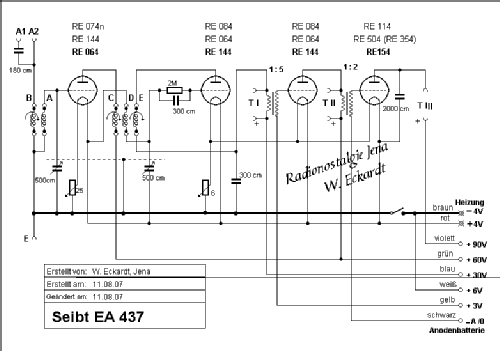

Circuit diagram reference
Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in
Katalog Prohaska 1928/29Katalog Prohaska 1928/29 von der Radio-Zentrale Alex.v.Prohaska GmbH, Berlin N58. Prohaska wahr zu jener Zeit wohl mit Abstand der wichtigste Katalog-Händler. Die Firma führte einige Filialen und war über viele Jahre tätig.
(Quelle: Zeitschrift "Die Sendung",4. Jg.,1927,Nr.42)
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
Sonderausführung im Gehäuse - echt!
Das Chassis dazu.
