Model: 51W (Rfe39, 51W134)
Antique radios, Old Time Radios
51W (Rfe39, 51W134)
Country:
Germany
Manufacturer/Brand:
Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1929 – 1931
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 5570
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
TRF with reaction (regenerative); 2 RF-stage(s); 2 AF-stage(s); NeutrodyneTRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110*250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: 51W (Rfe39, 51W134)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
650 x 300 x 250 mm / 25.6 x 11.8 x 9.8 inch
Valves / Tubes
6:
REN1104Eine der ersten indirekt geheizten Telefunkenröhren. Universal auch für HF- und NF-Stufen einsetzbar. Als Endröhre 0,22 W Sprechleistung.
(more
for members)
Notes
angebautes Netzteil! [501, 569] Jürgen Stichling meldet als Masse 485 x 230 x 370, Netzteil 258 x 170 x 85 mm.
Net weight
16 kg / 564.4 oz
Price in first year of sale
277
RM
+
Collectors prices
1 Collector price
(for members)
Source of data
Katalog Prohaska 1930/31 (dick)Radio-Zentrale Prohaska 1930/31 (zweite, dicke Variante!)
/ Radiokatalog Band 1, Ernst Erb

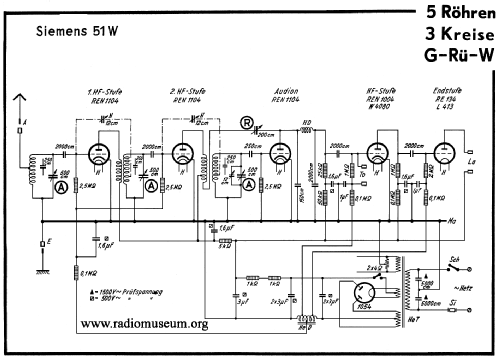

Circuit diagram reference
Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in
Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin.
(3121)
Rfe39, Maße wie unter Bemerkung angegeben
Rfe39, Maße wie unter Bemerkung angegeben
Rfe39, Maße wie unter Bemerkung angegeben
More pictures
Further information on
51W (Rfe39, 51W134) (Siemens; D (S.& Halske / S. Electrogeräte))
Die "Ausmasse (BHT)" des Rfe39 stimmen nicht mit denen der Datenbank für den 51W (Rfe39, 51W134) überein. Die abgenommenen Maße BHT des Rfe39 betragen 485 x 230 x 370 inklusive an der Rückwand angebrachtes Netzteil, Netzteil 258 x 170 x 85 mm.
Im Katalog Radio Arlt 1930 gibt es den Rfe30 mit den gleichen Maßen wie in der Datenbank angegeben. Die dazugehörige Abbildung lässt darauf schließen, dass hier das Netzteil in die Truhe selbst eingebaut ist (Gehäuse assymetrisch nach rechts erweitert). In gleicher Bauart gibt es auch den 52W (laut RM.org), ebenfalls mit der gleichen Röhrenbestückung und den gleichen Abmessungen wie der Rfe30 und der 51W/Rfe39.

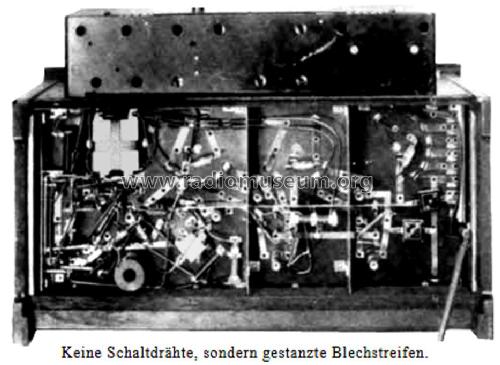

Der Aufbau des Radioteils ist bei allen Varianten nahezu identisch mit dem Batteriemodell Rfe24. Als Highlight sind hier die kupfernen Spulenbecher, die mittels Hebelmechanik zur Wellenbereichsumschaltung gedreht werden, zu nennen. So wird beispielsweise bei Arlt 1930 bei der Beschreibung des Rfe30 darauf verwiesen: "Angaben über Leistung und Konstruktion wie bei Nr. 1/70" (= Rfe24).
Bei der Gestaltung des Skalenfensters konnte ich folgende Unterschiede ausmachen:
Rfe24 und Rfe30 mit "dreispaltigem" Skalenfenster ohne Beleuchtung

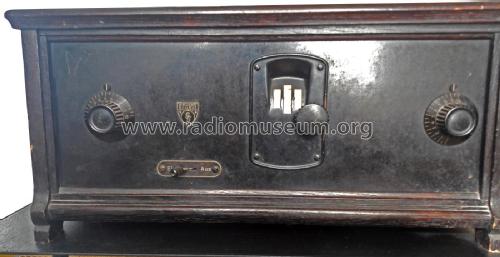

Rfe39 und 52W mit "einspaltigem" Skalenfenster mit Beleuchtung und Blendschutz
Ich wage nun folgende These:
Der 51W ist mit seinem höchstwahrscheinlich ins Gehäuse eingebauten Netzteil nicht identisch mit dem Rfe39.
Der Rfe30 ist der Vorgänger des 51W, der Nachfolger des 51W ist der 52W.
Der Rfe39 ist der erste "Schnellschuss", einen hochwertigen (5-Röhren Neutro-Gerät)Netzanschlussempfänger auf Basis des Batteriegeräts Rfe24 in den Verkauf zu bringen.
Zur Verringerung des Bestands der um 1930 immer schwerer verkäuflichen Batteriegeräte wird der Rfe24 parallel zum Rfe30 und 51W per "Rucksack"-Netzgerät zum Netzanschlussempfänger aufgerüstet.
In Konkurrenz zu Punkt 3: möglicherweise war der Rfe30 eher da als der Rfe39 und für den Rfe39 trifft ausschließlich Punkt 4 zu...
Gerade (2003-08-31, 20:00 Uhr) sehe ich, dass auf das Modell Rfe39 (51W) http://www.radiomuseum.org/dsp_modell.cfm?model_id=5552 Bilder zum Rfe39 hochgeladen wurden. Nahezu die gleichen Bildausschnitte habe ich heute zum W51 (Rfe39, 51W134) hochgeladen. Ich habe dies deshalb beim 51W gemacht, weil die Röhrenbestückung und die Wellenbereiche (nur MW) des Rfe39 (51W) anders sind. Die Abbildungen von heute beim Rfe39 zeigen eine Variante mit der alten, "dreispaltigen" Skala ohne Beleuchtung, im Gegensatz zu meinen Bildern, die die "einspaltige" Variante mit Skalenbeleuchtung zeigen.
