Model: Alpha RG225 (RG 225)

Antique radios, Old Time Radios

Alpha RG225 (RG 225)

Country: Germany Manufacturer/Brand: Siemens (Siemens & Halske); Deutschland
Year: 1977 / 1978 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 120109 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 5 AM circuit(s); 9 FM-circuit(s)
Wave bands Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / 0.6 W / Ø 9 cm = 3.5 inch
www.radiomuseum.org Model: Alpha RG225 (RG 225) Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.

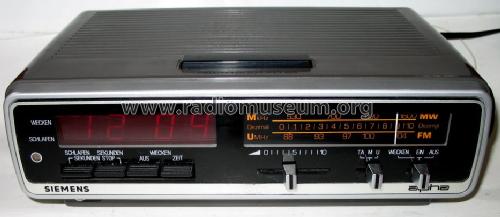

Shape Tablemodel with Clock ((Alarm-) Clock Radio).
Dimensions (WHD) 265 x 94 x 168 mm / 10.4 x 3.7 x 6.6 inch

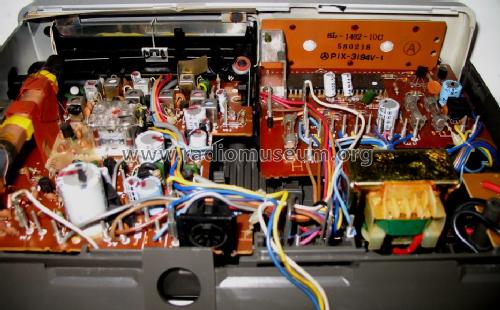

Transistors 18
Notes IC: MM5387.
Zeitanzeige durch LEDs; Warnblinken nach Stromausfall.
Catalogue reference Handbuch VDRG 1977Handbuch VDRG 1977Das Gerät ist zu finden im Handbuch des Rundfunk-und Fernsehgrosshandels VDRG von 1977.

This model was suggested by Bernd Pötzsch.

No further information on

Alpha RG225 (RG 225) (Siemens (Siemens & Halske); Deutschland)
