Model: Netzaudion Rfe23
Antique radios, Old Time Radios
Netzaudion Rfe23
Country:
Germany
Manufacturer/Brand:
Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1928 – 1930
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 5601
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
TRF with reaction (regenerative)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Netzaudion Rfe23
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Dimensions (WHD)
140 x 160 x 270 mm / 5.5 x 6.3 x 10.6 inch
Valves / Tubes
2:
REN1104Eine der ersten indirekt geheizten Telefunkenröhren. Universal auch für HF- und NF-Stufen einsetzbar. Als Endröhre 0,22 W Sprechleistung.
(more
for members)
Notes
je Mod. f. 110/125/220V! [510, 514]
Price in first year of sale
98
RM
+
Collectors prices
1 Collector price
(for members)
Source of data
Radio-Diehr, Berlin, 1928Infos im Katalog Radio-Diehr, Berlin, von 1928.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange + FS-BestückungstabellenDie Schaltung ist in den 11 Schaltungsbüchern von Lange-Nowisch aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.
Mentioned in
Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle.
(8859)
Quelle: Illustrierten Radiokatalog SPAR-RADIO 1930
Further information on
Netzaudion Rfe23 (Siemens; D (S.& Halske / S. Electrogeräte))

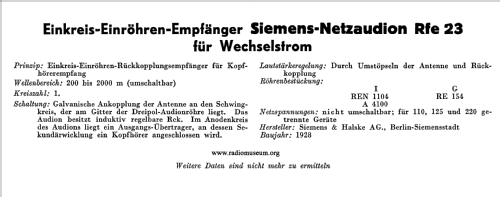

Die von Herrn Ortwein eingestellten Bilder stellen nicht das 1-Röhren Netz-Audion Rfe 23 dar, sondern einen vollständig ausgeschlachteten und umgebauten Rfe24. Leider fehlen sogar die schönen, drehbaren Kupferbecher mit den Schwingkreisspulen. Hier ein Auszug aus dem "Illustrierten Radiokatalog SPAR-RADIO 1930" der die Geräte Rfe23 und Rfe29 beschreibt. Die falschen Bilder sollten entfernt werden, dann kann ich dieses Katalogbild mit höherer Auflösung zum Modell laden.
