Model: Phono-Super 559W
Antique radios, Old Time Radios
Phono-Super 559W
Country:
Austria
Manufacturer/Brand:
Siemens-Austria; Wien
Year: 1954 / 1955
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 10650
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Details
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
www.radiomuseum.org
Model: Phono-Super 559W
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD)
460 x 360 x 320 mm / 18.1 x 14.2 x 12.6 inch
Valves / Tubes
10:
UF80
(more
for members)
Notes
Tr.Gl.
Net weight (2.2 lb = 1 kg)
12 kg / 26.5 lb
Price in first year of sale
2550
öS
Collectors' prices
3 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Circuit diagram reference
Unterlagen E.ErbDie Daten habe ich aus eigenen Unterlagen entnommen. (Unterschied EE zu ee?).
Mentioned in
Radiotechnik, Die, Wien (RT 42)Zeitschrift «Die Radiotechnik», Grünhut, A., Elektrotechn. Verein; Wien. (Code 42)Die Ziffern dahinter bedeuten JahrJahr, Nummer. Ein B dahinter steht für Bild, ein S für Schema, ein I für Inserat.
(5409B)

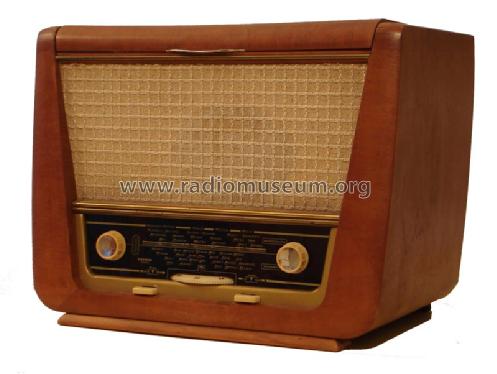

Siemens Austria Phonosuper 559W,
Siemens Austria Phonosuper 559W,
Siemens Austria Phonosuper 559W, Laufwerk
More pictures
More information on
Phono-Super 559W (Siemens-Austria; Wien)

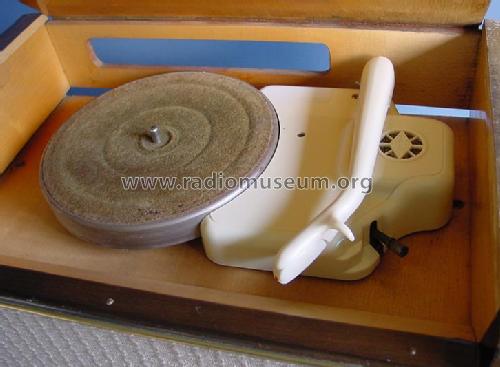

Im relativ seltenen Phonosuper 559W von Siemens-Austria ist ein mir völlig unbekanntes Plattenspielerlaufwerk eingebaut. Am Gehäuse sind die Initialen ABW zu lesen. Der Hebel des Drehzahlumschalters auf dem Bild ist nicht original.
Daten des Laufwerks: 33, 45, 78 UpM. Tonabnehmer umschaltbar Normal – Mikrorille.
Wer kennt den Hersteller dieses Laufwerks?
Danke im Voraus für die Hilfe.
More...
