Model: Qualitätssuper 53 SH823W (SH 823 W)
Antique radios, Old Time Radios
Qualitätssuper 53 SH823W (SH 823 W)
Country:
Germany
Manufacturer/Brand:
Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1952 / 1953
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 5201
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 6 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 468/10700 kHz
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ Ø 17 cm = 6.7 inch
from Radiomuseum.org
Model: Qualitätssuper 53 SH823W (SH 823 W)
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
524 x 350 x 230 mm / 20.6 x 13.8 x 9.1 inch
Valves / Tubes
7:
= 1/2 ECC81 / 12AT7EC92
(more
for members)
Notes
Variable Bandbreite.

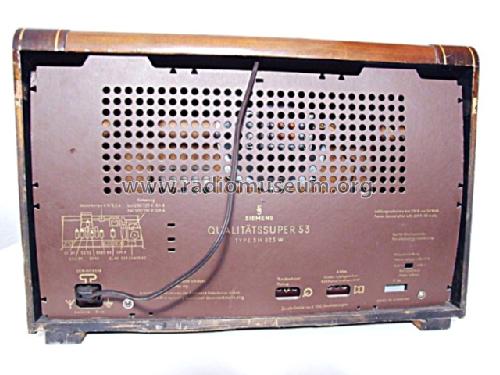

Bild aus ebay.de
More pictures
More information on
Qualitätssuper 53 SH823W (SH 823 W) (Siemens; D (S.& Halske / S. Electrogeräte))
Dieses Gerät bzw. Chassis wurde von Siemens auch als Schulrundfunkgerät SCHOLAR angeboten. Das helle Holzgehäuse hat an beiden Seiten je einen Messing-Tragegriff. Der Lautsprecher war hinter einem Messing-Metallgitter nach hinten abstrahlend (also zur Schulklasse) angebracht.
