Model: SV70W (SV 70 W)

Antique radios, Old Time Radios

SV70W (SV 70 W)

Country: Germany Manufacturer/Brand: Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1937 – 1939 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 5361 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-Amplification; 4 AF-stage(s)AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 70 W
www.radiomuseum.org Model: SV70W (SV 70 W) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 470 x 295 x 340 mm / 18.5 x 11.6 x 13.4 inch
Valves / Tubes 8: REN904Im Prohaska-Katalog 1930/31 wird sie erstmals angeboten. Als Ersatz für REN1004 und REN1104 empfohlen und verwendet, weshalb sie oft als Gerätebestückung in Unterlagen auftaucht (obwohl nicht Originalbestückung). Das war aber wichtig für den Service. (more for members)
Notes Eingangs-Steuerspannung: 100 mV; Ausgangs-Impedanzen: 35 und 140 Ohm.
Net weight 36.7 kg / 1294.5 oz
Price in first year of sale 1178 RM
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb

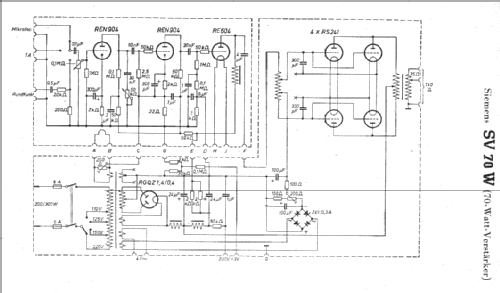

Circuit diagram reference Lange + FS-BestückungstabellenDie Schaltung ist in den 11 Schaltungsbüchern von Lange-Nowisch aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.

No further information on

SV70W (SV 70 W) (Siemens; D (S.& Halske / S. Electrogeräte))
