Feldfernschreiber - Telegrafentypenbildschreiber T typ 58 T Bs/24a-32 (Feld-Hell, Tz)

• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1935–1943

• Category
• Military Equipment (not Re, Tr or RXT)

• Radiomuseum.org ID
• 207536

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• RV12P4000 RV12P4000 RV12P4000 RV12P4000

• Wave bands
• - without

• Power type and voltage
• Batteries / addl. power jack / 12 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Feldfernschreiber - Telegrafentypenbildschreiber T typ 58 T Bs/24a-32 - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, with any shape - general.

• Notes

• Siemens & Halske System Hell, Telegrafen - Typenbildschreiber T typ 58 (Siemens - Bezeichnung)

  Feldfernschreiber für Drahtbetrieb (Feld Hell) TypenBildschreiber T Bs/24a-32 (Varianten 24a-32a1; 24a-32a2).

  Elektromechanischer Antrieb (Anteilig 5 W) über den G Mot-EU - Generator Motor Einankerumformer 12/180 V bei 4,5/0,025 A, bei 3.600 U/min der Type T.typ.56 Tz 187 (auch Tz 31), als Hersteller auch Mende bekannt.

  Der Unterbau/Aufbaurahmen (mit darunter liegenden Lochstreifenbehältern) hat die Type T.typ.58.Tz 206; auch Tz 170 & Tz 28 (TeileZeichnung), darauf befindet sich der mechanische Fernschreiber. Tz bedeutet eigentlich nur "technische Zeichnung", ist aber interessant in der Bezeichnung zu führen, damit man auch so findet.

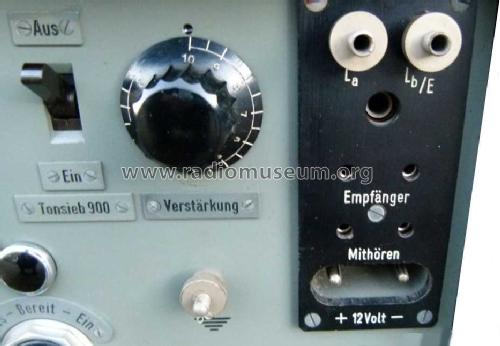

  Darüber angebracht ist der Verstärker- und Anschlußsatz T.typ.58 Tz 30 mit dem Spannungs- und Empfängertonsignaleingang. Selbiger besitzt eine Zwölffachsteckdose zur Bereitstellung von Signalen der Zeichen-Trommel an einen Sender, den 900 Hz Ton, 12 & 165/180 VDC, Tastgerät und Anrufgerät. Vier Röhren RV12P4000 arbeiten in den Stufen Ton-Summer, Reglerstufe, Endstufe und Vorstufe.

  Frühe Versionen (+-1938) haben weiters einen Umschalter für die Zuschaltung eines 5 Ohm Vorwiderstandes für den Heizkreis bei Verwendung des externen Netzgleichrichters anstelle einer Akkuversorgung. Die durchschnittliche Gesamtstromaufnahme des Geräts beträgt 2,5 A.
