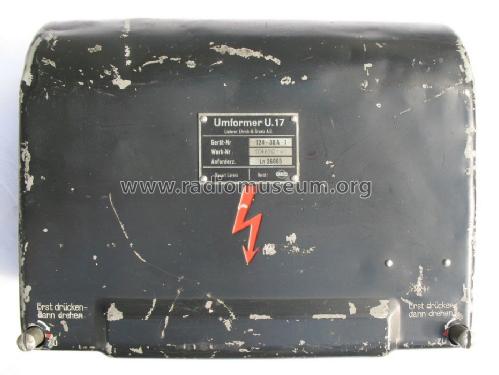

Umformer U17 Ln27025 (124-38A-2)

• Country
• Germany

• Manufacturer / Brand
• Militär (verschiedene Hersteller gleicher Modelle)

• Year
• 1939–1945

• Category
• Power supply/conditioner or battery or charger

• Radiomuseum.org ID
• 207647

• • alternative name: WEHRMACHT

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 22-29 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Umformer U17 Ln27025 - Militär verschiedene

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 262 x 195 x 138 mm / 10.3 x 7.7 x 5.4 inch

• Notes

• Gleichstrom-Gleichstrom-Umformer, liefert alle erforderlichen Spannungen und Ströme für die Bordfunkgeräte FuG16 bzw. Fug17.
  9.000 U/min, +450 V/165 mA f. Sender, +210 V/90 mA Empf. & Modulationsverstärker, +165 V/10mA Gittervorspannung Sender.

  Der Umformer wird im Flugzeug vor die Umformerfußplatte UF17 gehängt.

• Net weight (2.2 lb = 1 kg)
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• Mentioned in
• -- Original-techn. papers. (D.(Luft)T.4067 Bordfunk- und Zielfluggerät FuG17Z)

• Author
• Model page created by a member from A. See "Data change" for further contributors.
