Model: Ch= 525
Antique radios, Old Time Radios
Ch= 525
Country:
United States of America (USA)
Manufacturer/Brand:
Spiegel Inc. Chicago, Illinois
Year: 1941 ?
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 147079
previous
|
Result List
|
next
|
New search for Radios etc.

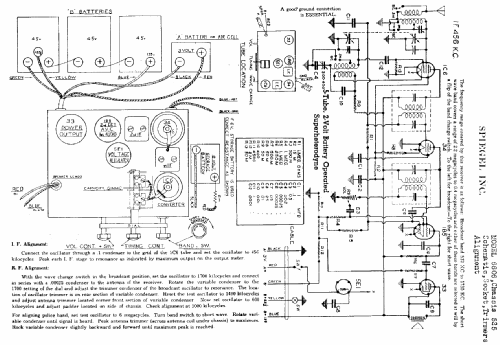

Schematics etc.: 1 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 456 kHz
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast and Short Wave (SW).
Power type and voltage
Dry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Dry Batteries / 135 & 22.5 & 3 Volt
Loudspeaker/pwr.out
Magnetic speaker (with horseshoe magnet). Haut-parleur magnétique (avec aimant en fer à cheval).
Siehe «Radios von gestern» Seite 61 und 329ff.Magnetisches System, mit einem Hufeisenmagneten ausgerüstet. Es ist aber nicht bekannt, ob mit oder ohne Einstellmöglichkeit und ob das verbesserte Vierpolsystem oder (ab 1932) sogar ein Freischwinger zur Anwendung kam.Magnetic Loudspeaker in general (system not defined)
from Radiomuseum.org
Model: Ch= 525
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Chassis only or for «building in»
Valves / Tubes
4:
1C6
(more
for members)
Notes
Used in several models.
This model was suggested by Dirk Taekels.
No further information
on
Ch= 525 (Spiegel Inc. Chicago, Illinois)
