Model: 865
Antique radios, Old Time Radios
865
Country:
Italy
Manufacturer/Brand:
SRE - Scuola Radio Elettra
Year: 1965 ?
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 105803
previous
|
Result List
|
next
|
New search for Radios etc.

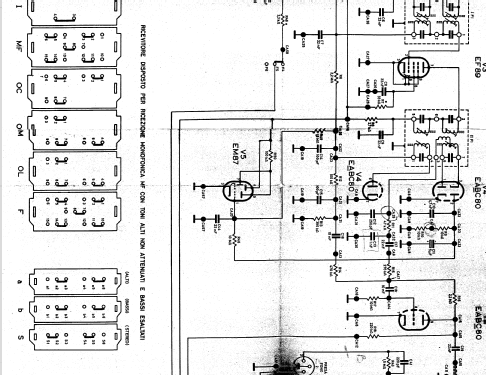

Schematics etc.: 7 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 467 kHz; 1 AF-stage(s)
Tuned circuits
2 AM circuit(s);
3 FM-circuit(s)
Wave bands
AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110/220 Volt
Loudspeaker/pwr.out
Two built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.2 Loudspeakers
/ 3.5 W
/ Ø 15 cm = 5.9 inch
from Radiomuseum.org
Model: 865
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
615 x 260 x 265 mm / 24.2 x 10.2 x 10.4 inch
Valves / Tubes
9:
ECC85
(more
for members)
Notes
Ricevitore radio stereofonico, gamme ricevute: OL 175-350 kHz, OM 550-1600 kHz, OC 5,5-10 MHz, FM 88-104 MHz.

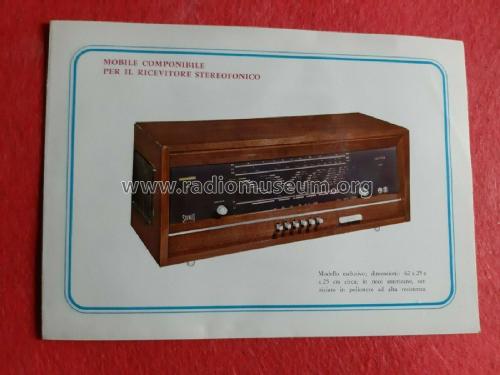

Gli altoparlanti sono posti sulle pareti laterali del mobile. Sulla gamma onde lunghe sono segnati i canali della filodiffusione. L'unica variante era la possibilità di montare un giradischi stereo sul mobile.
This model was suggested by Giuseppe Antonio Tusini.

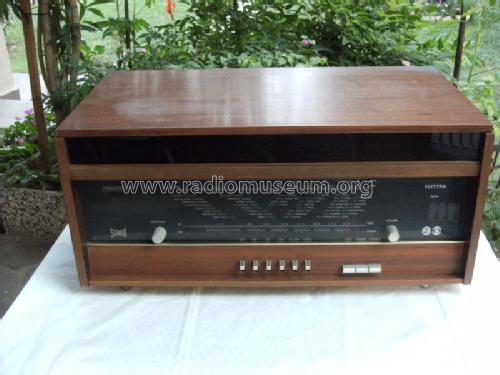

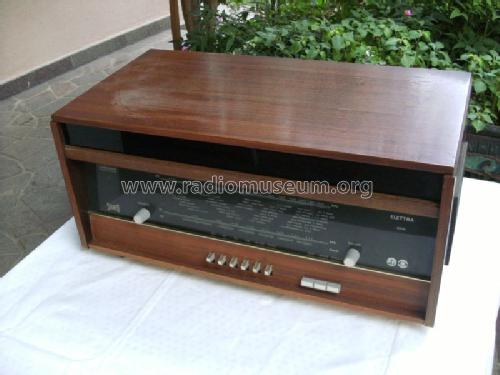

Mobile autocostruito per il modello 865, senza giradischi.
More information on
865 (SRE - Scuola Radio Elettra)
Salve a tutti i soci. Sto restaur. un SRE 865 che pero' sulle gamme OC-OM-OL ha un audio bassissimo appena percettibile mentre in FM si ascolta alla grande. Ho notato che nelle 3 gamme sopra citate, il segnale che mi indica l'EM87 e forte al pari di quello in Fm.mi vien da pensare che il problema sia in bassa frequenza ?A questo punto ho dubitato un difetto nel commutatore a tasti.Qualcuno puo darmi un consiglio in merito? grazie.
Saluti Gabriele.
