Model: Detektor-Empfänger M54 (M 54)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

Detektor-Empfänger M54 (M 54)
Country: Austria Manufacturer/Brand: Stefra (Marke), Rudolf Franek; Wien
Year: 1953 ?? Type: Crystal set (or Diode-Radio)Cristal receiver. They operate without voltage supply - except for Steel-Carborundum devices.
Kristall-Detektor-Empfänger. Diese arbeiten ohne Spannungsquelle. Kommerz.Geräte führen auch Stahl-Karborundum-Det. mit Batterie. Fritter/Kohärer sind hier nicht geführt. Siehe weitere Ausführungen in «Radios von gestern» Seiten 31, 35, 36, 42, 43, 47, 55, 89, 228, 235, 336ff und 346. Mod.-ID = 83708 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Crystal DetectionPassive receiver, mostly a crystal set.
Détecteur TSF à cristal (galène).
Detektorempfänger. Wohl mehr als 90 % der Detektoren führen keine Sekundärspule zwecks besserer Selektion, da die Empfindlichkeit sinkt und der Preis dafür höher ist.
Wave bands Broadcast only (MW).Mittelwellenempfänger
Power type and voltage No Power needed
Loudspeaker/pwr.out Headset necessary because no built in audio amplifier (or it is a head set).Headphone. Casque téléphonique.
Es handelt sich um einen Kopfhörer, nicht um einen Empfänger. Meist sind es Doppelkopfhörer, die mit einem Bügel verbunden sind. Nur ganz in der Anfangszeit kennt man einzelne Kopfhörer oder bei einfachen Baukästen.
www.radiomuseum.org Model: Detektor-Empfänger M54 (M 54) Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape very small Portable or Pocket-Radio (Handheld) < 8 inch.
Dimensions (WHD) 65 x 24 x 82 mm / 2.6 x 0.9 x 3.2 inch

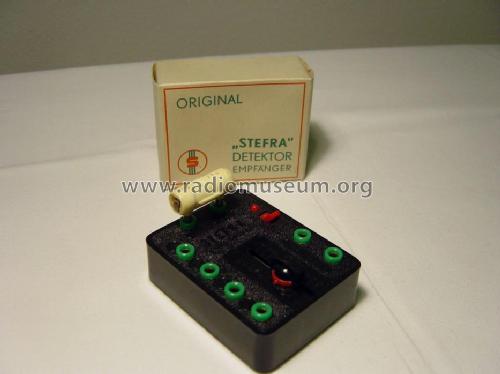

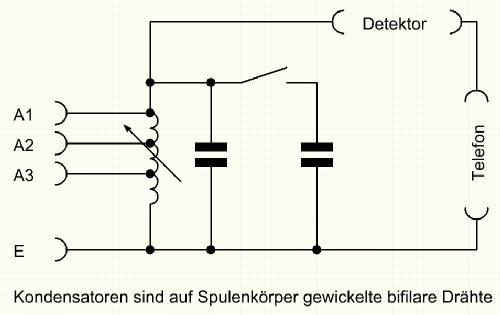

Notes Spule mit verstellbarem Eisenkern; Aufsteckdetektor; verschiedene Farben. Eine fest angeschlossene und eine zuschaltbare Parallelkapazität, jede bestehend aus einem bifilaren Drähtepaar, auf einen Spulenkörper gewickelt.
Collectors prices 1 Collector price (for members)
Source of data -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb

This model was suggested by Hannes Wurnitsch.
Stefra Detektor M51 More pictures
Further information on

Detektor-Empfänger M54 (M 54) (Stefra (Marke), Rudolf Franek; Wien)

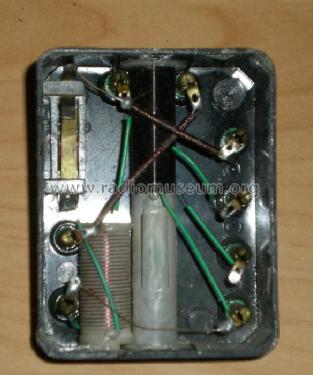

stefra: M54 (M 54); Detektor-Empfänger  (29.01.2007)  Konrad BirknerHits: 128     Replies: 0 Schon das Modell M44 besitzt einen merkwürdigen Kondensator. Hier sind gleich zwei solcher Kapazitäten eingebaut, Man sparte sich "richtige" Kondensatoren, indem die erforderliche diskrete Kapazität durch bifilare Drahtwicklung auf einem Spulenkörper aufgebracht wurde. Die Drähte wurden nicht verbunden. Die Anschlüsse erfolgten am gleichen Ende.
