Model: 25-1 Tube Set
Antique radios, Old Time Radios
25-1 Tube Set
Country:
United States of America (USA)
Manufacturer/Brand:
Steinite Radio Co., Warwick Mfg. Corp
Year: 1924
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 59929
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF with reaction (regenerative)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Headset necessary because no built in audio amplifier (or it is a head set).Headphone. Casque téléphonique.
Es handelt sich um einen Kopfhörer, nicht um einen Empfänger. Meist sind es Doppelkopfhörer, die mit einem Bügel verbunden sind. Nur ganz in der Anfangszeit kennt man einzelne Kopfhörer oder bei einfachen Baukästen.
www.radiomuseum.org
Model: 25-1 Tube Set
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, with any shape - general.
Valves / Tubes
1:
UV200Aus Radios von gestern Seite 210ff (und übersetzt aus Tyne und Stokes):
1920 bringt RCA die ersten Radioröhren auf den Markt, die Hochvakuum-Verstärkerröhre UV201 von General Electric (GE), zusammen mit UV200 als Detektorröhre mit Argon-Gas, auch von GE. Beide Röhren sind birnenförmig und weisen ein Spitzli auf. Sie haben einen Messingsockel mit Keramikeinsatz, der die Stifte aufnimmt.
Die UV201 und UV200 sind für Uf 5 Volt und Ui von 1 Ampere. Cunningham bringt auch beide Röhren: als C-300 und C-301.
1925 (Stokes Seite 17) ersetzt RCA die UV200 mit der UX200 (anderer Sockel).
Im Mai 1926 kündigt RCA die UX200A als neue Detektor-Röhre an, als Ersatz für die UX200. Statt Argon nimmt GE (der Hersteller) nun Cäsium und erreicht damit eine viel stabilere und empfindlichere Empfangsleistung. Die UX200A hat einen thorierten Heizfaden. Trotzdem ist sie am Tag der Produktion veraltet und dient nur als Ersatz für die UX200 (EE).
Notes
Two dials (primary tuning control knobs) The first Tube Set of Steinite from Feb.1924 (price 10.-$) was renamed to 25-1 after Dec.1924 and sold for 12.-$.
Price in first year of sale
10
USD
External source of data
Ernst Erb
Source of data
Radio Collector`sGuide 1921-Radio Collector`sGuide 1921-; McMahon, Morgan E.; Vintage Radio, CA90274, USA. (1981)
Mentioned in
The Radio CollectorGrinder, 1995The Radio Collectors Directory and Price Guide by Robert E. Grinder, Sonoran Publishing, LLC, USA: Is one of the best books for your information as a radio collector.
Literature/Schematics
Radio Manufacturers of the 20s Vol 3, DouglasRadio Manufacturers of the 1920s Volume 3, 1988, Alan Douglas, The Vestal Press Ltd., USA.
(p.134)

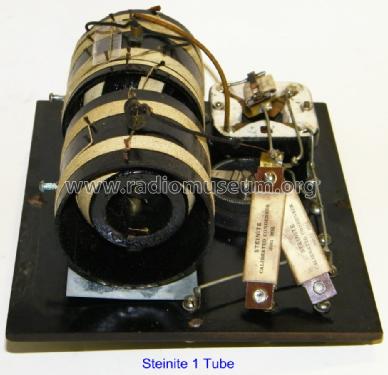

I have had this vintage set for well over 25 years. Konrad Birkner helped me on deciding which model it was. Acoording to him, my set was modified by some one before I got it as someone replaced the right control with a 4 position switch.
No further information
on
25-1 Tube Set (Steinite Radio Co., Warwick Mfg. Corp)
