Model: Stereotronic 24 Klangkörper + Steuerwagen
Antique radios, Old Time Radios
Stereotronic 24 Klangkörper + Steuerwagen
Country:
Germany
Manufacturer/Brand:
Stereotronic; Pforzheim
Year: 1966 – 1968
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 126604
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
10 AM circuit(s);
25 FM-circuit(s)
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Stereotronic 24 Klangkörper + Steuerwagen
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console, Lowboy (legs < 50 %).
Dimensions (WHD)
945 x 615 x 420 mm / 37.2 x 24.2 x 16.5 inch
Valves / Tubes
9:
(more
for members)
Transistors
45:
(more
for members)
Notes

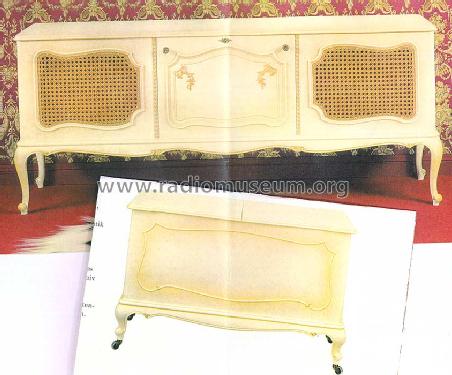

Das Modell 24 von Stereotronic besteht aus einem Klangkörper mit 2 Tiefton-Lautsprechern, Durchmeser 305 mm, zwei Mittelton-Lautsprecher (95 x 151 mm) und zwei Hochtöner (Horn-Durchmesser 56 mm) sowie dem Steuerwagen mit Stereotronic-Tuner STT102, Stereotronic-Verstärker STV102 und Hi-Fi-Plattenspieler Dual 1019. Der Klangkörper misst 1565 mm Breite, 770 mm Höhe und 460 mm Tiefe. Steuerwagenmasse siehe oben. Daten/Schaltpläne etc. für die Einheiten siehe dort. Für den Tuner STT 102 gibt das Datenblatt nicht 47 Transistoren / 27 Dioden, sondern 2 Transistoren weniger. Der Verstärker Stereotronic STV 102 hat 9 Röhren und 2 Si-Dioden, 1 Gleichrichter und bringt 2 x 50 Watt Musikleistung. Die Anlage gibt es in Nussbaum antik oder in Schleiflackierung mit Blattgoldornamenten, Rokoko-Interieur, Stilart Louis XV von Thomas Chippendale.
This model was suggested by Ernst Erb.
By courtesy of Irma Deter-Katz, D-90453 Nürnberg
