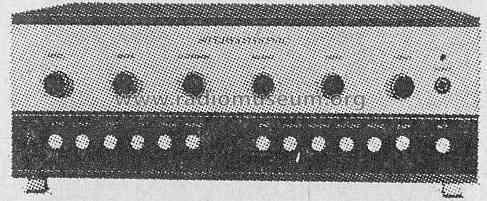

STV 202 (STV202)

Country: Germany Manufacturer/Brand: Stereotronic; Pforzheim
Year: 1967 / 1968 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 27172 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 55 W
www.radiomuseum.org Model: STV 202 (STV202) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Book-shelf unit
Dimensions (WHD) 405 x 115 x 285 mm / 15.9 x 4.5 x 11.2 inch
Transistors 43:
Notes Stereo-Mischverstärker mit Mikrofoneingang, Ausgangsleistung: 2× 55 W (Sinus). Frequenzgang: 27 Hz – 20 kHz ±0,5 dB, 23 Hz – 40 kHz ±1 dB, 18 Hz – 70 kHz 1,5 dB; frequenzlineare Pegelregler.
Gehäuse: Palisander, Nussbaum natur oder als Einbauchassis (380×115×285 mm).
Net weight (2.2 lb = 1 kg) 11 kg / 24.3 lb
External source of data erb
Source of data Handbuch VDRG 1967Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1967. / Radiokatalog Band 2, Ernst Erb
Mentioned in High Fidelity Jahrbuch 1967/68
