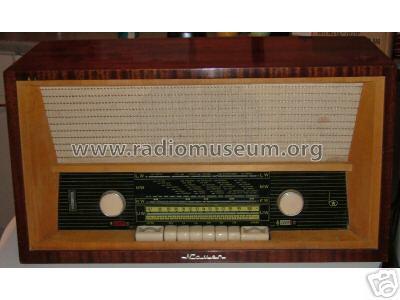

Model: Nauen (neu)
Antique radios, Old Time Radios
Nauen (neu)
Country:
Germany
Manufacturer/Brand:
Stern-Radio Berlin, VEB, RFT, - vorm. Phonetica Radio (Ostd.
Year: 1961 – 1963
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 16655
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 6 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 473/10700; 2 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 110; 127; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 3 W
www.radiomuseum.org
Model: Nauen (neu)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
600 x 330 x 270 mm / 23.6 x 13 x 10.6 inch
Valves / Tubes
7:
ECC85
(more
for members)
Notes

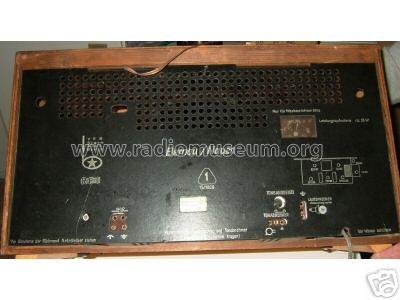

Der Mittelsupoer Nauen (neu) hat einen erweiterten Kurzwellenbereich von 5,8 bis 16 MHz und wurde mit und ohne Kurzwellenlupe im modernen Gehäuse hergestellt. Das Schwestergerät Bernau hat ein konservatives Gehäuse. Duplexantrieb, getrennte Höhen- Tiefenregelung und Anschlußbuchsen für TA/ TB und für einen Zweitlautsprecher.
Net weight (2.2 lb = 1 kg)
11.5 kg / 25.4 lb
Price in first year of sale
490
DM
Collectors' prices
5 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Mentioned in
Abele Bd. 4Das Gerät kommt vor im Buch Historische Radios, Eine Chronik in Wort und Bild Bd. 4, von Günter Abele, zu bestellen beim Autor oder im Füsslin Verlag. Die folgenden Zahlen weisen auf die Seitennummer im Buch.
(204)
Literature/Schematics
Service-DVD Funkverlag B. HeinService-DVD Funkverlag B. Hein
