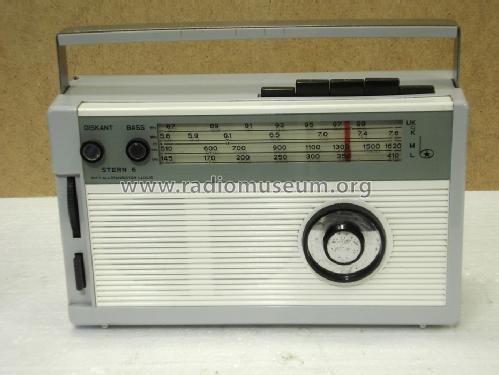

Stern 6 Luxus
Country:
Germany
Manufacturer/Brand:
Stern-Radio Berlin, VEB, RFT, - vorm. Phonetica Radio (Ostd.
Year: 1965 / 1966
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 72421
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 6 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455/10700; 3 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
11 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Batteries (storage and/or dry) / 9 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 1 W
www.radiomuseum.org
Model: Stern 6 Luxus
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
266 x 160 x 81 mm / 10.5 x 6.3 x 3.2 inch
Transistors
9:
GF132Material/Aufbau/Pol.: Germanium Fläche PNP;
Form/Case: TO-72 Anschlussfolge BECs;
Daten/electr.data: I F: __ mA; U F: _ V; Isp: __ µA; ß (beta): 40; N: 30 mW; Imax(Ic): 10 mA; Umax(Uce): -25 V; f g(FT): 85 MHz; tmax: 75 °C.
Später in HWF/HFO (Halbleiterwerk Frankfurt/Oder) gebaut.
-
Notes

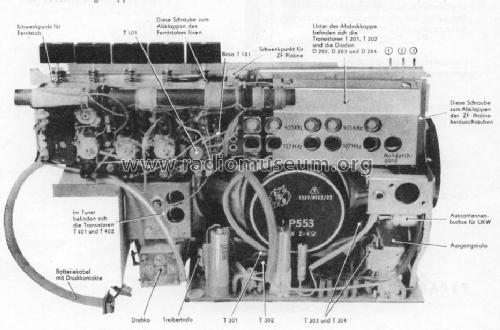

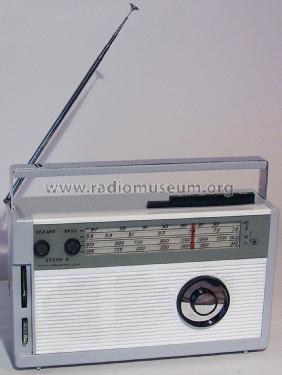

Der Koffersuper Stern 6 Luxus entspricht in seiner Konzeption dem Vagant Luxus, ist aber in ein Kunststoffgehäuse eingebaut und wurde im Inland verkauft. Das Gerät hat eine getrennte Höhen- Tiefenregelung, UKW- Empfangsbereich von 87,5 bis 100 MHz und eine Dipolteleskopantenne. Anschlußbuchsen für TA/ TB, Ohrhörer und für eine Autoantenne sind eingebaut. Statt der Batteriekammer kann das Netzteil N100 eingesetzt werden.
Net weight
2.5 kg / 88.2 oz
Price in first year of sale
520
DM
Collectors prices
9 Collector prices (for members)
Source of data
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
/ Radiokatalog Band 2, Ernst Erb
Mentioned in
-- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.
(Funkverlag Hein, Service-DVD)
This model was suggested by Michael Seiffert.
