Stern 6 Orient

Country: Germany Manufacturer/Brand: Stern-Radio Berlin, VEB, RFT, - vorm. Phonetica Radio (Ostd.
Year: 1965 / 1966 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 72422 previous | Result List | next | New search for Radios etc. Schematics etc.: 6 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 455 kHz; 3 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 7 AM circuit(s);
Wave bands Broadcast, Long Wave and 2 x Short Wave.LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage Batteries (storage and/or dry) / 9 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / 1 W
www.radiomuseum.org Model: Stern 6 Orient Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.

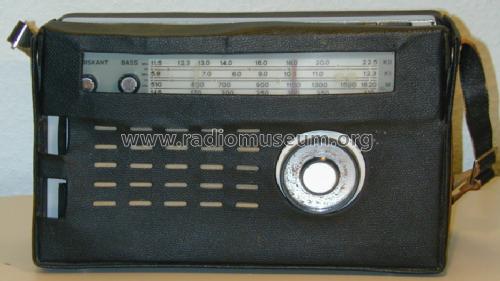

Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 266 x 160 x 81 mm / 10.5 x 6.3 x 3.2 inch
Transistors 8: GF122Material/Aufbau/Pol.: Germanium Fläche PNP;
Form/Case: TO-72 Anschlussfolge BECs;
Daten/electr.data: I F: __ mA; U F: _ V; Isp: __ µA; ß (beta): 50; N: 30 mW; Imax(Ic): 10 mA; Umax(Uce): -25 V; f g(FT): >30 MHz; tmax: 75 °C.
Später in HWF/HFO (Halbleiterwerk Frankfurt/Oder) gebaut.
-

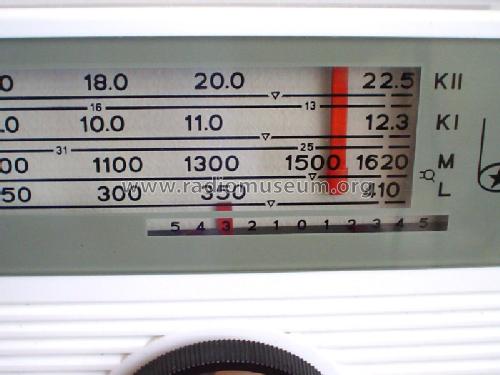

Notes Exportvariante mit 2 × Kurzwelle, (5,8 - 12,3 MHz und 11,5 - 22,5 MHz) Skala mit Kurzwellenlupe. Anschlüsse für TA/TB und Ohrhörer. Einsetzbares Netzteil.
Net weight (2.2 lb = 1 kg) 2.5 kg / 5.5 lb
Price in first year of sale 432 DM
Collectors' prices 9 Collector prices (for members)
Source of data -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung. / Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation. (Funkverlag Hein, Service-DVD)

This model was suggested by Michael Seiffert.
