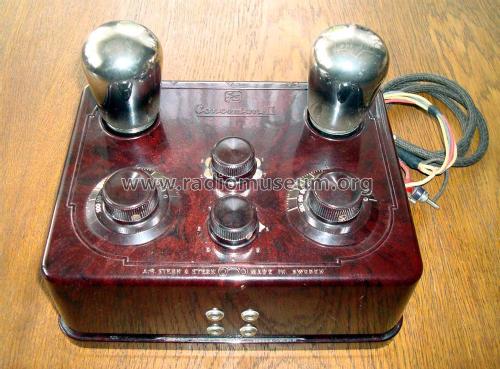

Model: . II
Antique radios, Old Time Radios
. II
Country:
Sweden
Manufacturer/Brand:
Concerton / Conserton (Brand), Sweden
Year: 1927
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 69120
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Batteries (storage and/or dry) / 4/90 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: . II
Material
TUBES VISIBLE, material not known.Open set, material not known.
Offenes Gerät
Es handelt sich nicht um ein Steilpult, doch sind röhren und evtl. auch Spulen aussen sichtbar angebracht. Das Material war bei der Erfassung nicht bekannt.
Bitte schreiben Sie einen Text, wenn sie Näheres zum Gerät wissen. Danke.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
8.3 x 4 x 6.3 inch / 211 x 102 x 160 mm
Valves / Tubes
2:
B406
(more
for members)
Notes
This is the first radio from Stern & Stern and the first "Concerton".
Collectors prices
2 Collector prices (for members)
External source of data
Konrad Birkner
This model was suggested by Konrad Birkner.
More pictures
Further information on
. II (Concerton / Conserton (Brand), Sweden)
Ist dieses Modell nicht doch älter als 1928? Der eingebaute Loewe-Widerstand spricht für 1926-27. Außerdem zeigt die originale Bedienungsanweisung der Rückseite andere Röhren als auf dem Modell angegeben. Es handelt sich um die A409 (RE074) und die B406 (RE114) Diese Kombination wurde 1926 am häufigsten verwendet. Da es ein schwedisches Modell ist, ist diese Betriebsanweisung auch in der Landessprache verfasst. Die original Röhren sind leider verbraucht, so dass ich es jetzt mit 2x Re134 betreibe. Im Schaltplan beim Modell sollte jemand die Pentode durch eine Triode ersetzen! http://www.radiomuseum.org/r/stern_concerton_ii.html Gruß, Andre Bassin
More...
Ich habe für dieses Modell einen Schaltplan erstellt (zunächst als Skizze), da im RM noch keiner verfügbar ist. Besteht an selbst gezeichneten Plänen Interesse im RM, oder sollen nur Scans von Originaldrucken hochgeladen werden? Um eine gute Darstellungsqualität zu erreichen könnte ich z.B. den weit verbreiteten Schaltplaneditor von Eagle (Cadsoft, als Freeware erhältlich) benutzen und die in der Bibliothek fehlenden Bauteile wie z.B. Röhren selbst definieren. Man könnte diese Bibliothek gemeinsam nutzen bzw. weiterentwickeln. Oder gibt es das schon?
