Model: Erfurt 8118/57-GWU-3D (8118/57 GWU 3D)
Antique radios, Old Time Radios
Erfurt 8118/57-GWU-3D (8118/57 GWU 3D)
Country:
Germany
Manufacturer/Brand:
Stern-Radio Sonneberg, VEB, RFT, -vorm.: SONRA ; EAK (Ostd.
Year: 1957
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 73903
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 473/10700 kHz; 2 AF-stage(s)
Tuned circuits
8 AM circuit(s);
11 FM-circuit(s)
Wave bands
AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage
AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set / 220 Volt
Loudspeaker/pwr.out
Three built-in loudspeakers of any principle.
Trois haut-parleurs.
Drei Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.3 Loudspeakers
/ 3 W
from Radiomuseum.org
Model: Erfurt 8118/57-GWU-3D (8118/57 GWU 3D)
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
660 x 430 x 260 mm / 26 x 16.9 x 10.2 inch
Valves / Tubes
7:
UCC85
(more
for members)
Notes
Duplex-Antrieb, 1x 6-W-Breitband-Lautsprecher, 2x Hochton-Lautsprecher. 6 Tasten.
This model was suggested by Andreas Reuther.

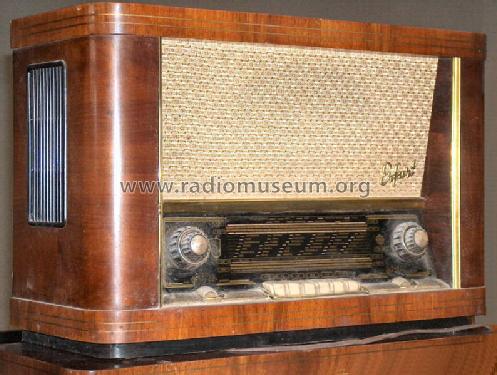

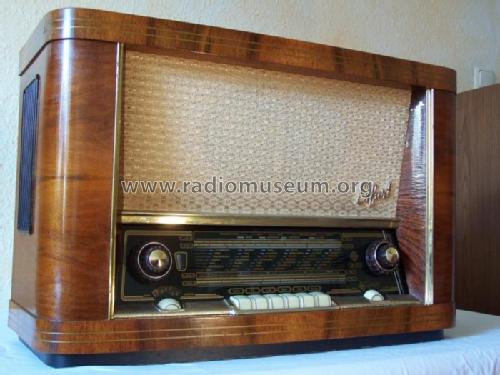

Aufwändig gefertigtes edelholzfurniertes Holzgehäuse
