Model: Mira 5640
Antique radios, Old Time Radios
Mira 5640
Country:
Germany
Manufacturer/Brand:
Stern-Radio Sonneberg, VEB, RFT, -vorm.: SONRA ; EAK (Ostd.
Year: 1967
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 30993
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
10 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 1 W
www.radiomuseum.org
Model: Mira 5640
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

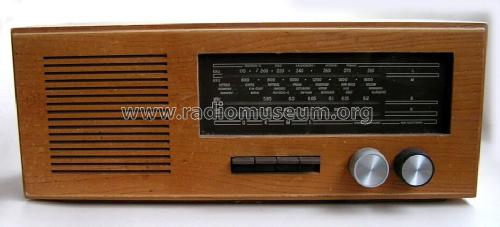

Tablemodel with Push Buttons.
Dimensions (WHD)
425 x 155 x 166 mm / 16.7 x 6.1 x 6.5 inch
Valves / Tubes
5:
UCC85
(more
for members)
Notes
Der Mira 5640 und Mira 5660 unterscheiden sich in der Ausführung des Holzgehäuses. Das Gehäuse des Mira 5660 hat vier Zierleisten. Der Empfangsbereich auf UKW umfaßt 87,5 bis 100 MHz, Kurzwelle nur 49m- Band.
Net weight
5 kg / 176.4 oz
Price in first year of sale
307
DM
Collectors prices
1 Collector price
(for members)
Mentioned in
Die Geschichte der RdFkInd DDRDie Geschichte der rundfunkindustrie der DDR 1945 bis 1967, 3. Auflage; Bernhard Hein; Funk Verlag Bernhard Hein e.K.
Literature/Schematics
Service- DVD vom Funkverlag B. Hein
This model was suggested by Michael Seiffert.
