Model: Weimar 5040A (5040 A)

Antique radios, Old Time Radios

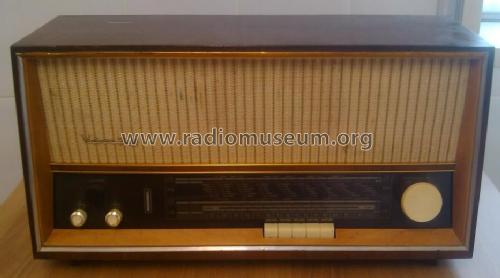

Weimar 5040A (5040 A)

Country: Germany Manufacturer/Brand: Stern-Radio Sonneberg, VEB, RFT, -vorm.: SONRA ; EAK (Ostd.
Year: 1963 ? Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 71234 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 455/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s); 10 FM-circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 1.6 W
www.radiomuseum.org Model: Weimar 5040A (5040 A) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 620 x 330 x 225 mm / 24.4 x 13 x 8.9 inch
Valves / Tubes 7: ECC85 (more for members)
Notes Der Kleinsuper Weimar 5040A ist in gedruckter Schaltungstechnik unter Verwendung standardisierter Baugruppen (Netzteil, Tuner) aufgebaut. Kurzwelle von 5,8 bis 16,5 MHz. Die Ausgangsleistung beträgt 1,6 Watt bei einem Klirrfaktor von 10 %. Eine Gehäuseantenne für UKW sowie eine Diodenbuchse und eine Lautsprecherbuchse sind eingebaut.
Net weight 10 kg / 352.7 oz
Price in first year of sale 430 DM
Collectors prices 4 Collector prices (for members)
External source of data Serviceheft Sternradio Sonneberg
Literature/Schematics Die Geschichte der RdFkInd DDRDie Geschichte der rundfunkindustrie der DDR 1945 bis 1967, 3. Auflage; Bernhard Hein; Funk Verlag Bernhard Hein e.K. (Service- DVD vom Funkverlag B. Hein.)

This model was suggested by Michael Seiffert.

Serien Nr.17767 von 06/63

More pictures
Further information on

Weimar 5040A (5040 A) (Stern-Radio Sonneberg, VEB, RFT, -vorm.: SONRA ; EAK (Ostd.) - ex. AEG)
