Colorlux 4226

Country: Germany Manufacturer/Brand: Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (S
Year: 1986 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 89138 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 38900 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 7 W
www.radiomuseum.org Model: Colorlux 4226 Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 800 x 540 x 515 mm / 31.5 x 21.3 x 20.3 inch
Valves / Tubes 1: A63NCQ00X08
Transistors 48:
Notes Videotextdecoder wurden ab 1990 zum Nachrüsten angeboten (Funktechnische Werke Geyer), 2 Chip Decoder (A3510/A3520) Pal Secam, 8 Speicherplätze (Präomat), in der Exportversion als 4226 auch mit 16 Speicherplätzen oder DAAS (digitales Abstimm- und Anzeigesystem mit ITT Schaltkreisen), Stereo/2 Kanaldecoder und Kabeltuner und AV Anschluss gefertigt). Das Gerät ist vorbereitet zur Umschaltung der horizontalen Synchronisationszeitkonstante für Videorecorder, AV Anchluss oder RGB Anschluss für die aufkommenden DDR Heimcomputer der KC 85 Reihe. Die Datenkopplung zwischen CPU und Programmspeicher (U710/711) erfolgt mittels BCD Code (daher max. 16 Speicher). VHF und UHF Bereiche.
Net weight 42 kg / 1481.5 oz
Price in first year of sale 7500 Mark

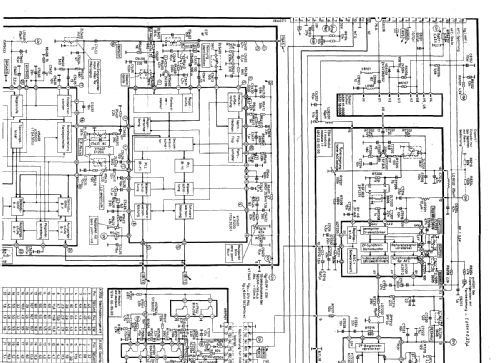

Mentioned in -- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
Literature/Schematics Service- DVD vom Funkverlag B. Hein

This model was suggested by Mario Spitzer.
