Model: 11-7A8 Ch= 11-7A
Antique radios, Old Time Radios
11-7A8 Ch= 11-7A
Country:
United States of America (USA)
Manufacturer/Brand:
Stewart Warner Corp.; Chicago (IL)
Year: 1940 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 60579
previous
|
Result List
|
next
|
New search for Radios etc.

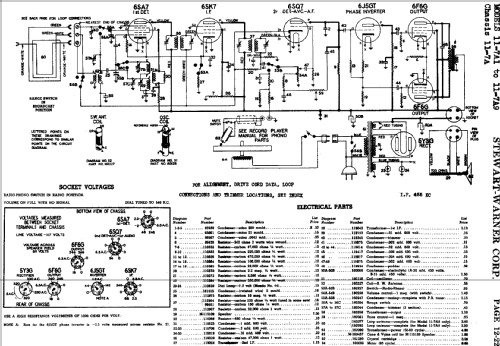

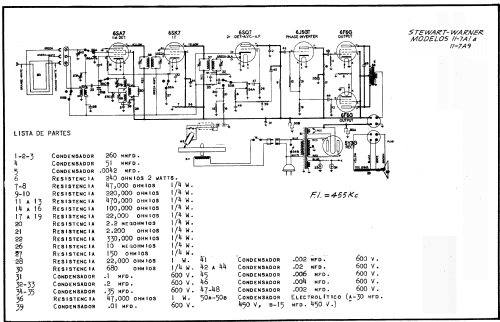

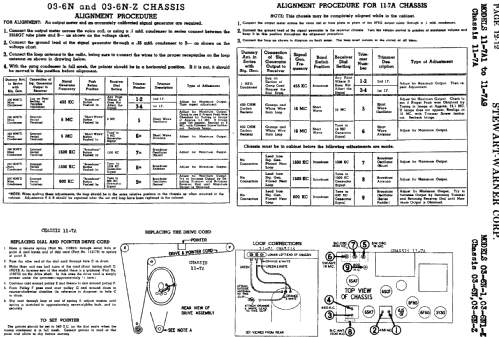

Schematics etc.: 3 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast and Short Wave (SW).
Details
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 117 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 11-7A8 Ch= 11-7A
Valves / Tubes
7:
6SA7
(more
for members)
Notes
Model 11-7A8 uses chassis 11-7A; built-in loop antenna; push-pull af output stage.
External source of data
Ernst Erb
Circuit diagram reference
Rider's Perpetual, Volume 12Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
No further information
on
11-7A8 Ch= 11-7A (Stewart Warner Corp.; Chicago (IL))
