Model: 1639D Ch= R-163D
Antique radios, Old Time Radios
1639D Ch= R-163D
Country:
United States of America (USA)
Manufacturer/Brand:
Stewart Warner Corp.; Chicago (IL)
Year: 1936
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 60888
previous
|
Result List
|
next
|
New search for Radios etc.

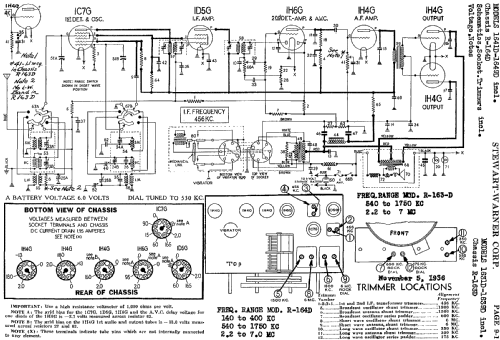

Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 456 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast and Short Wave (SW).
Power type and voltage
Storage Battery for all / 6 Volt
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 1639D Ch= R-163D
Valves / Tubes
6:
1C7G
(more
for members)
Notes
Model 1639D uses chassis R163D; push-pull af output stage; vibrator for +B; farm radio.
External source of data
Ernst Erb
Circuit diagram reference
Rider's Perpetual, Volume 9Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
No further information
on
1639D Ch= R-163D (Stewart Warner Corp.; Chicago (IL))
