Model: R-160 series chassis
Antique radios, Old Time Radios
R-160 series chassis
Country:
United States of America (USA)
Manufacturer/Brand:
Stewart Warner Corp.; Chicago (IL)
Year: 1936
Type:
Car RadioAutoradio - ist nicht immer als solches bezeichnet, da erst später mit Code unterschieden.
Mod.-ID = 61713
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 177,5Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Storage Battery for all / 6 Volt
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: R-160 series chassis
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Chassis only or for «building in»
Valves / Tubes
6:
6D6
(more
for members)
Notes
Chassis R160 is employed in several models; vibrator for +B.
External source of data
Ernst Erb

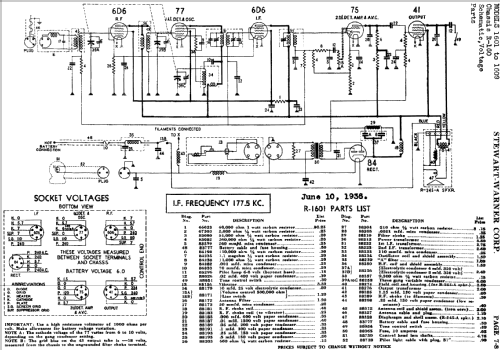

Circuit diagram reference
Rider's Perpetual, Volume 7Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
No further information
on
R-160 series chassis (Stewart Warner Corp.; Chicago (IL))
