Model: 601B (601 B)
Antique radios, Old Time Radios
601B (601 B)
treasure chest
Country:
United States of America (USA)
Manufacturer/Brand:
Stromberg-Carlson Co. ; Rochester (NY)
Year: 1925 / 1926
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 62244
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Neutrodyne circuit TRF receiver; 2 AF-stage(s)
Tuned circuits
4 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out

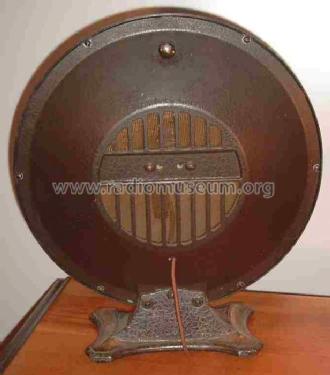

- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: 601B (601 B) treasure chest
Material

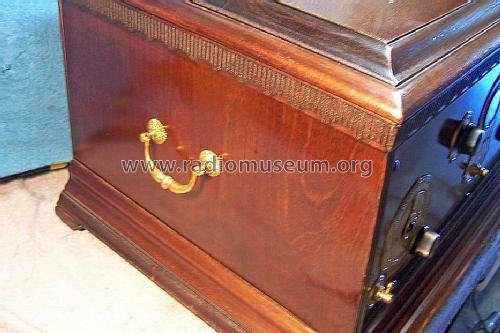

Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

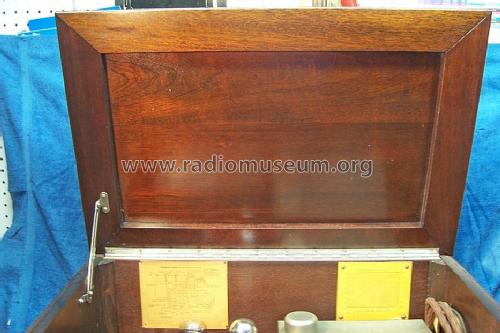

Tablemodel, Box - most often with Lid (NOT slant panel).
Valves / Tubes

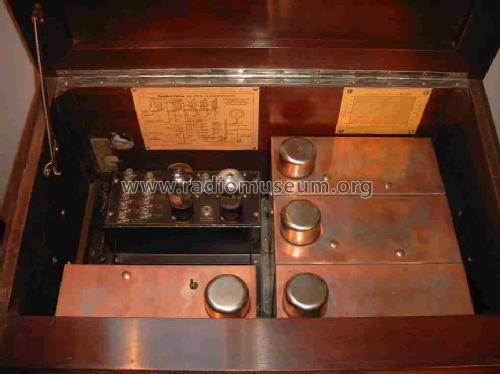

6:
UX201AAus Radios von gestern Seite 210ff:
1920 bringt RCA die ersten Radioröhren auf den Markt, die Hochvakuum-Verstärkerröhre UV201 von General Electric (GE), zusammen mit UV200 als Detektorröhre mit Argon-Gas, auch von GE.
1922 ersetzt GE die UV201 durch die UV201A mit Thoriumfaden. Kurz davor, im Januar nimmt die RCA aber auch die zylindrische UV201 von Westinghouse ins Programm auf!
Ab August 1925 heisst die UV201A mit dem neuen Sockel UX201A. Das war notwendig, um engere Toleranzen für Neutrodyne-Empfänger zu erreichen.
Mit der Einführung der Domform (shoulder/dome), 1932, nennt RCA die Röhre 01A.
Ab 1930 produziert RCA die Röhren selbst - als RCA Radiotron, Inc. Vorher kommt die Produktion von GE und Westinghouse (Mutterfirmen von RCA).
Anzufügen aus Tyne Seite 315 ist noch, dass die Gitterstruktur etc. der UV201A gegen Ende 1923 geändert wurde, um die Steilheit zu vergrössern. Das war dann der Grund der Schwierigkeiten beim Auswechseln von Röhren für Neutrodyne-Empfänger (EE).
(more
for members)
Notes

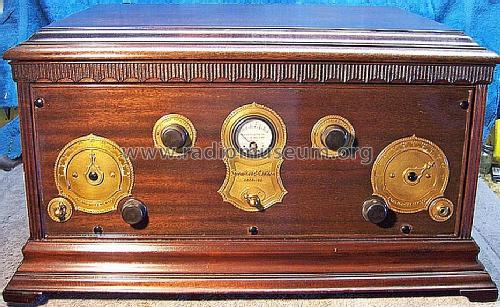

Two dials (primary tuning control knobs) There is also a slant panel model 601A.
Price in first year of sale
225
$
External source of data
Ernst Erb
Source of data
Radio Collector`sGuide 1921-Radio Collector`sGuide 1921-; McMahon, Morgan E.; Vintage Radio, CA90274, USA. (1981)
Circuit diagram reference
Rider's Perpetual, Volume 1The Riders Perpetual contains 23 volumes of schematics. They can be ordered at: Alton H. Bowman, 4172 East Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 726
Mentioned in
Radio Manufacturers of the 20s Vol 3, DouglasRadio Manufacturers of the 1920s Volume 3, 1988, Alan Douglas, The Vestal Press Ltd., USA.
Literature/Schematics
Vintage Radio 1887-1929 McMahonVintage Radio 1887-1929, Morgan E. McMahon, Vintage Radio, CA 95660, USA. Third Edition (1981) was used. Therefore 1st and 2nd Ed. (1973) is also valid.
More pictures
No further information
