Revox D36


Country: Switzerland Manufacturer/Brand: Studer-Revox; Schweiz
Year: 1960 / 1961 Type: Music/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Recorder and/or Player
Mod.-ID = 75058 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Wave bands When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
n/a no information

Details Tonbandgerät oder Apparat mit Tonbandgerät.Tape Recorder
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Alternating Current supply (AC) / 110-240 Volt

Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 6 W

from Radiomuseum.org Model: Revox D36 Material Made of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Various materials

Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 460 x 280 x 340 mm / 18.1 x 11 x 13.4 inch
Valves / Tubes 11: ECC83     (more for members)
Notes Stereo-Tonbandkoffergerät, 3 Motore, 3 Köpfe, Hinterbandkontrolle, 9,5 und 19 cm/s, Zwei- oder Vierspur-Ausführung, Mono-Gegentaktendstufe, 2 Dioden, max. 25 cm-Spulen.

This model was suggested by Lars Brötje.

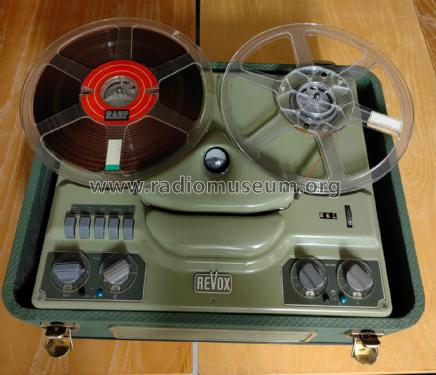

Revox Stereo D36
