Magnette 671B

Country: Austria Manufacturer/Brand: Stuzzi Ges. mbH; Wien
Year: 1957 / 1958 Type: Music/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.Recorder and/or Player Mod.-ID = 79701 previous | Result List | next | New search for Radios etc. Schematics etc.: 10 (for members) Principle AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.Audio-Amplification
Details Tonbandgerät oder Apparat mit Tonbandgerät.Tape Recorder
Power type and voltage Dry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Dry Batteries / 4 × 4,5 Volt
Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10.2 cm = 4 inch
from Radiomuseum.org Model: Magnette 671B Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 280 x 215 x 114 mm / 11 x 8.5 x 4.5 inch
Valves / Tubes 1: Neben Batterie- auch für Wechsel- und Allstrombetrieb geeignet.DM71
Transistors 7: Material/Aufbau/Pol.: Germanium Flächen PNP;
Form/Case: SOT-19 Miniatur; C=rot, E=gelb;
Daten/electr.data: I F: 1 mA; U F: 5 V; Isp: 10 µA; ß (beta): >20; N: 45 mW; Imax(Ic): 35 mA; Umax(Uce): -15 V; f g(FT): 15 kHz; tmax: 75 °C; rauscharm.
-OC360
Notes Geschwindigkeit 4,75 und 9,5cm/sec; Reibradantrieb; jeweils zwei Batterien für Verstärker und Motor.

This model was suggested by Urs Gloor.

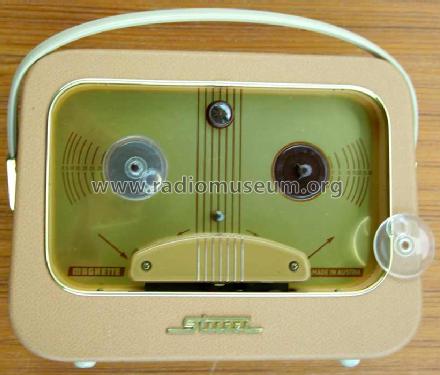

mit Fixierrädchen zum Festhalten der Spulen

Stuzzi Magnette

die Batteriefächer links für den Verstärker und rechts für den Antrib
