Model: A-2300 SX (A2300SX)

Antique radios, Old Time Radios

A-2300 SX (A2300SX)

All 50 & 60 Hz

Country: Japan Manufacturer/Brand: TEAC; Tokyo
Year: 1977 ?? Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 125492 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Details Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät. ; Radio Control (+Remote Contr.)
Power type and voltage Alternating Current supply (AC) / 100-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: A-2300 SX (A2300SX) All 50 & 60 Hz Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 440 x 395 x 195 mm / 17.3 x 15.6 x 7.7 inch
Transistors There are transistors, but the number is unknown:
Notes TEAC A-2300SX; Vier-Spurgerät, Bandgeschwindigkeit 9,5/19 cm/Sek.,drei Tonköpfe, drei Motoren.

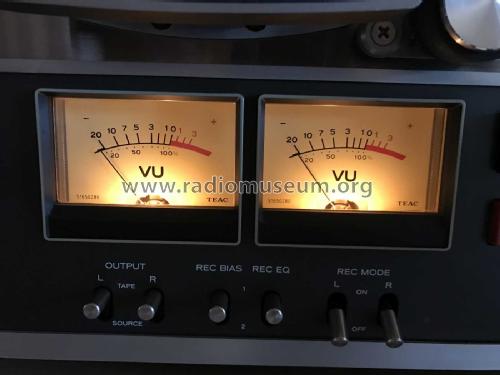

DIN, RCA & earthing terminals, 100 W power consumption, tape counter, 2 VU meters, mic. & line level control, output level control, 2 x mic. & phones jack, terminal for RC-120 cable remote control or RC-320 timer control.
Net weight (2.2 lb = 1 kg) 17.8 kg / 39 lb 3.3 oz (39.207 lb)
Collectors' prices 1 Collector price (for members)
Source of data - - Data from my own collection

This model was suggested by Peter Böhm.

No further information on

A-2300 SX (A2300SX) All 50 & 60 Hz (TEAC; Tokyo)
