Model: A-3340 S (A3340S)

Antique radios, Old Time Radios

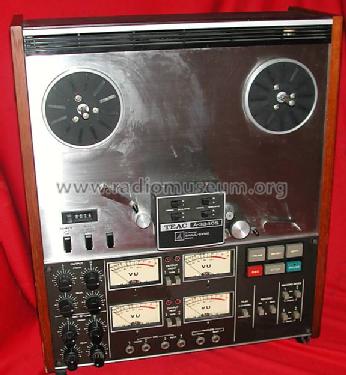

A-3340 S (A3340S)

Country: Japan Manufacturer/Brand: TEAC; Tokyo
Year: 1974 ? Type: Music/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.Recorder and/or Player Mod.-ID = 131237 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.Audio-Amplification
Details Tonbandgerät oder Apparat mit Tonbandgerät.Tape Recorder
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC)
Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org Model: A-3340 S (A3340S) Material Made of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?Various materials
Shape Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD) 17.37 x 20.5 x 8.75 inch / 441 x 521 x 222 mm
Transistors There are transistors, but the number is unknown:
Notes 4-channel 4-track with Simul-Sync; 3 heads, 3 motors; speed 7-1/2 and 15.

This model was suggested by Gottfried Silberhorn.

Original prospekt in ~1976.

aus ebay, Verkäufer antique_audio

More pictures

More information on

A-3340 S (A3340S) (TEAC; Tokyo)

teac: A-3340 S (A3340S); (Reparatur-) Tipp (07.01.2009) Uwe RonnebergerHits: 383 Replies: 0 Nach Auskunft des Besitzers war das Gerät bereits vor einiger Zeit in einer Werkstatt und es wurde als Fehler ein defektes Netzteil vermutet. An eine Instandsetzung wollte sich aber Niemand wagen oder wegen der zu erwartenden Kosten wurde das Gerät erst einmal in die Kammer gestellt. Bei der Inbetriebnahme leuchtete zwar die Instrumentenbeleuchtung, aber die Funktionstasten waren wirkungslos. Die Serviceunterlagen enthielten u.a. den Schaltplan (Bedienungsanleitung und Serviceunterlagen sind kostenpfichtig z.B. bei user-manuals(dot)com erhältlich.) Auf der Rückseite des Gerätes befindet sich eine 11-polige Buchse zum Anschluß einer Kabel-Fernsteuerung bzw. einer Zeitschaltuhr. Bei Nichtbenutzung dieser muß unbedingt in die Buchse ein Kurzschlußstecker eingesteckt werden, der Pin 1 und 11 kurzschließt. Im Schaltplan war eine Brücke eingezeichnet. Behelfsmäßig kann man ein Stück Schaltdraht benutzen und die Tasten bekommen wieder Spannung. Wenn die Original-Stecker nicht mehr beschaffbar sind, kann man auch den Sockel eines Industrie-Relais benutzen und eine Brücke einlöten.
