Model: 300G (300 G)
Antique radios, Old Time Radios
300G (300 G)
Country:
Germany
Manufacturer/Brand:
Tefag; Telephon Aktiengesellschaft vorm. J. Berliner
Year: 1931 / 1932
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 4813
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage
Direct Current supply (DC)DC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: 300G (300 G)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Valves / Tubes
2:
REN1821
(more
for members)
Price in first year of sale
130
RM
!
Source of data
Radio-Zentrale Prohaska 1931/32Radio-Zentrale Prohaska 1931/32
/ Radiokatalog Band 1, Ernst Erb

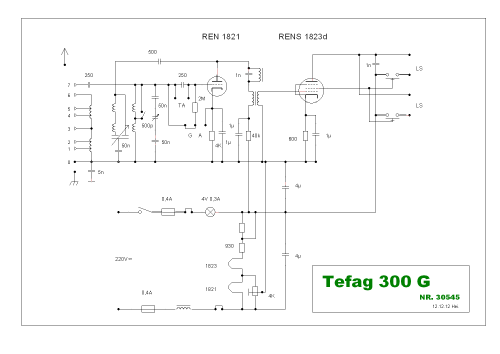

Circuit diagram reference
Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in
Schnorr-Katalog Nr.53 1931Im Radio-Katalog Nr.53 der Firma Radio-Schnorr (Georg) von 1931 aufgeführt.

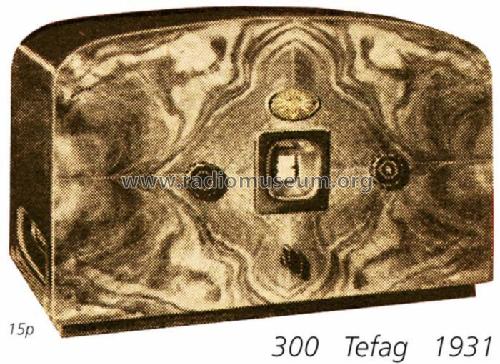

Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
No further information
on
300G (300 G) (Tefag; Telephon Aktiengesellschaft vorm. J. Berliner)
