Model: Tefaphon 1350 (110/220 Volt)
Antique radios, Old Time Radios
Tefaphon 1350 (110/220 Volt)
Country:
Germany
Manufacturer/Brand:
Tefag; Telephon Aktiengesellschaft vorm. J. Berliner
Year: 1928 – 1931
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 4888
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF Tuned-radio-frequency (straight) general; 2 AF-stage(s)
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Specialities
Record Player (not changer)
Power type and voltage
Alternating Current supply (AC) / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Magnetic Loudspeaker of high quality (4 magnet poles) Improved magnetic speaker. (horse-shoe-type with 4 poles). Haut-parleur magnétique perfectionné (avec 4 pôle).
Vierpoliges Magnetsystem - meist hufeisenförmiger Magnet. Aus den Unterlagen geht selten eindeutig hervor, ob es das 4- oder 2pol-System oder (ab 1932) sogar ein Freischwinger ist. Zur Unterscheidung siehe «Radios von gestern» Seiten 61 und 329ff.
www.radiomuseum.org
Model: Tefaphon 1350 (110/220 Volt)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console, Lowboy (legs < 50 %).
Dimensions (WHD)
790 x 1040 x 500 mm / 31.1 x 40.9 x 19.7 inch
Valves / Tubes
6:
REN1104Eine der ersten indirekt geheizten Telefunkenröhren. Universal auch für HF- und NF-Stufen einsetzbar. Als Endröhre 0,22 W Sprechleistung.
(more
for members)
Notes
Grammo-Kombi [560] Gerät verwendet das "Kraftverstärker-Netzanschluß-Aggregat" Nr. 1358 von Tefag. Gebrauchsanweisung siehe dort.
Net weight
40 kg / 1410.9 oz
Price in first year of sale
1750
RM
Source of data
Radio-Diehr, Berlin, 1928Infos im Katalog Radio-Diehr, Berlin, von 1928.
/ Radiokatalog Band 1, Ernst Erb
Mentioned in
Kat. Radio-WEB 1929Im Katalog Radio-WEB 1929 erwähnt.

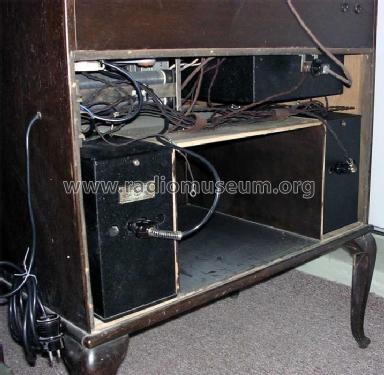

Tefag Tefaphon geöffnet
Tefag Tefaphon Ansicht von oben auf Bedienelemente
