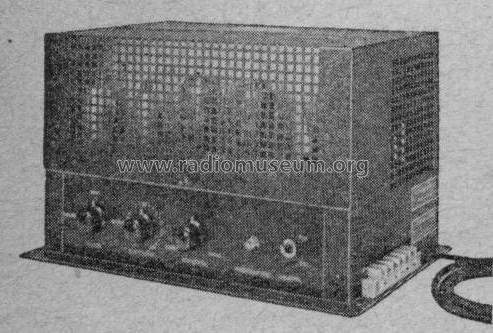

Model: WA9 (WA 9)

Antique radios, Old Time Radios

WA9 (WA 9)

Country: Germany Manufacturer/Brand: TeKaDe
Year: 1938 – 1940 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 4641 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-Amplification; 3 AF-stage(s)AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 7.5 W
www.radiomuseum.org Model: WA9 (WA 9) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 385 x 240 x 240 mm / 15.2 x 9.4 x 9.4 inch
Valves / Tubes 5: AC2 (more for members)
Notes Vollverstärker. Eingangs-Spannungen: 1,1 mV (Mikrofon), 11 mV, 160 mV; Ausgangs-Impedanzen: 10/200/1000 Ohm.
Net weight 14.9 kg / 525.6 oz
Price in first year of sale 415 RM
Source of data Handbuch WDRG 1938 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.

No further information on

WA9 (WA 9) (TeKaDe)
