Model: 284 Pulse Generator
Antique radios, Old Time Radios
284 Pulse Generator
Country:
United States of America (USA)
Manufacturer/Brand:
Tektronix, Portland, Oregon
Year: 1969 ?
Type:
Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment
Mod.-ID = 115621
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 115/230 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org
Model: 284 Pulse Generator
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
6.7 x 4.5 x 15 inch / 170 x 114 x 381 mm
Transistors
There are
transistors, but the number is unknown:
Notes
The 284 pulse generator is a calibrator, intended to provide signals to perform a complete check of vertical stages and horizontal sweep of high speed and sampling oscilloscopes.

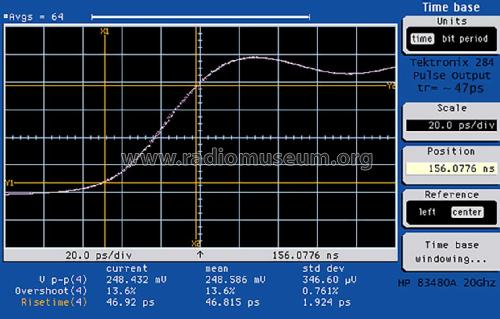

It generates square waves with periods of 10, 1 and 0.1 microseconds and sine waves of 100 and 1000 MHz. As pulse generator it provides 20 microseconds pulses with a risetime better than 70 ps.
This model was suggested by Emilio Ciardiello.
