• Year
  • 1927/1928
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 4557

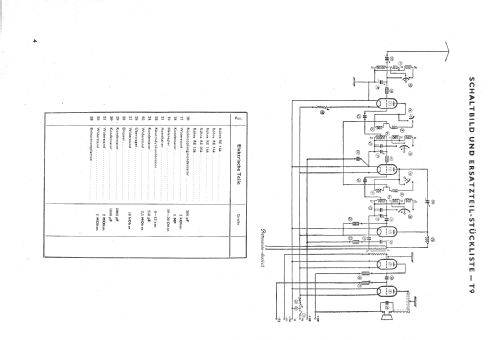

Click on the schematic thumbnail to request the schematic as a free document.

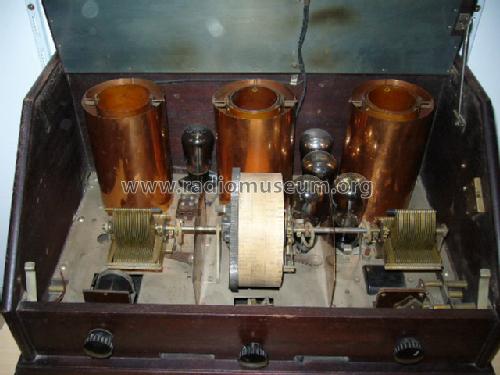

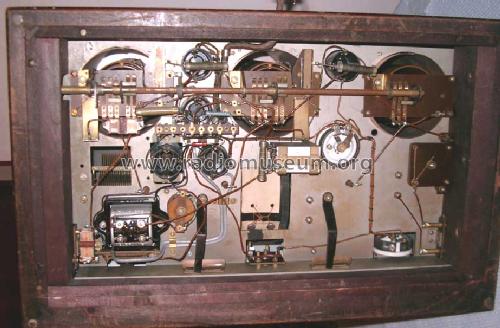

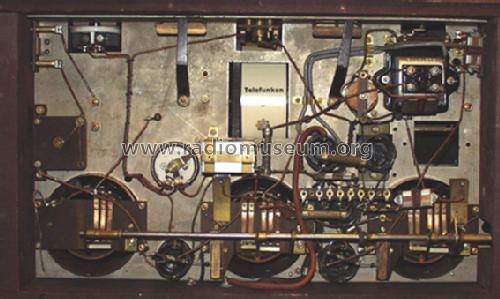

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • TRF with regeneration; 2 Special; 2 AF stage(s); Neutrodyne
  • Tuned circuits
  • 3 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Storage and/or dry batteries / 200 & 4 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 9 - Telefunken Deutschland TFK,
  • Shape
  • Tablemodel, slant panel.
  • Dimensions (WHD)
  • 555 x 280 x 350 mm / 21.9 x 11 x 13.8 inch
  • Notes
  • Trommel mit Schreibskala, verschließbares Pult, Neutrodyne. Alle Fassungen nur für 4-Stift-Sockel. Lautstärkeregler als Heizregler der ersten HF-Vorstufe. Frühe Modelle noch ohne Skalenbeleuchtung. Vorläufer des Telefunken 9 war der Neutroempfänger 8 bzw. Telefunkon Gamma.

    lt. Katalog Prohaska mit RE054, lt. Werkstattbuch RE034.
    Preis ohne Röhren.

    In Österreich wurde dieses Modell im Mahagonigehäuse samt Röhren um ATS 550.- verkauft.

  • Net weight (2.2 lb = 1 kg)
  • 12.5 kg / 27 lb 8.5 oz (27.533 lb)
  • Price in first year of sale
  • 450.00 RM +

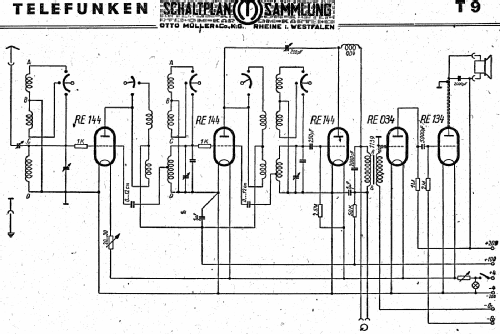

  • Circuit diagram reference
  • Lange + FS-Bestückungstabellen
  • Picture reference
  • Eine Abbildung findet sich im Doppelband "Radios von gestern"

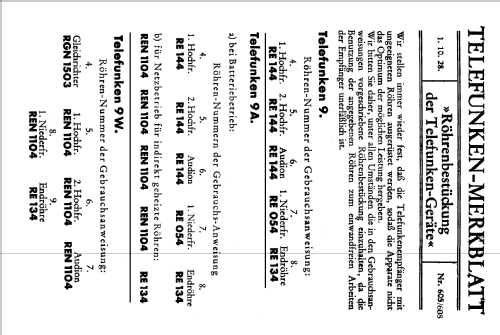

  Tfk Merkblatt 671 (Modernisierung 1934) 511 KB
  • Documents regarding this model

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Telefunken: 9

Threads: 3 | Posts: 4

Hallo liebe Sammlerkollegen!

Ich konnte vor kurzer Zeit einen T9 erstehen, leider fehlt die Skala. Da es sich hierbei ja, soweit ich weiß, um einen beschreibbaren Papierstreifen handelt, wäre ein Ersatz daher nicht so schwierig. Ich suche daher einen netten Sammlerkollegen, der das Gerät besitzt, und mir eventuell einen Scan des Bandes nachen könnte, damit ich mir eine Kopie nachfertigen kann, die der Originalvorlage entspricht. Über Hilfe dazu würde ich mich sehr freuen! Vielen Dank!

Thorsten Brandenburg

Thorsten Brandenburg, 21.May.08

Weitere Posts (1) zu diesem Thema.

Anbei die original
Telefunken Reparaturanweisung für die T9-Modelle
T9 (Batterie), T9A sowie T9W. Das Dokument gilt für folgende T9-Versionen:
1. Telefunken T9 (Batterie, versch. Versionen)
2. Telefunken T9A (Batterie, Wechselstromheizung möglich)
3. Telefunken T9W (Wechselstromgerät mit eingebautem Netzteil)
Die Reperaturanweisung ist gescannt und dann mit einer OCR-Software in ein digitales Dokument gewandelt worden.

Gruß

Dirk Becker



Dirk Becker, 30.Nov.03

Weitere Posts (1) zu diesem Thema.

Ich würde mich freuen, wenn jemand nähere Angaben zum Bodendeckel des Telefunken T9(B) machen könnte. Bei meinen Geräte fehlten sie bisher immer.

Außerdem wäre es einmal interessant die verschiedenen Versionen des T9 näher zu klassifizieren. Im Radiomuseum hier sind insgesamt 4 verschiedene Versionen angegeben, 2 davon sind Batterieausführungen.
Ich habe hier zwei verschiedene T9-Geräte (jeweils T9[B]), bei einem ist die Skaleneinfassung flach, die Leiste mit den Bedienteil ist mit dem Gehäuse fest verleimt und es fehlt eine Skalenlampe. Außerdem sind die Achsen der Knöpfe mit Muttern fest am Gehäuse festgeschraubt (Abb. z.B. in Prohaska 1928, Radio Web 1929 ). Bei dem anderen Gerät lässt sich die Frontleiste mit 4 Schrauben entfernen, die Skaleneinfassung mit Lampe ist leicht verziert und gewölbt. Dieses zweite Gerät ist gestempelt am 26. November 1928. Weitere Unterschiede betreffen eher Kleinigkeiten (z.B. Bohrungsabstand für Heizregler). Beide Geräte sind nur für Batterieheizung vorgesehen, die Mittelstifte in den Sockelkontakten für die Kathoden der indirekt geheizten Typen fehlen. Die T9A Geräte, wie sie hier im Radiomuseum auftauchen sind eine andere Version, die auch indirekt geheizte Röhren zulassen.

Vielleicht sollten die verschiedenen Versionen hier auf Radiomuseum neu sortiert werden. Meiner Ansicht nach bleiben dann folgende T9 Hauptversionen übrig:
1.) Telefunken T9, ursprüngliche Version, teilweise auch als T9B bezeichnet (siehe z.B. Telefunken Werkstattbuch, Prohaska 1928), Röhrenbestückung 3x RE144, RE034, RE134, Gehäuse in verschiedenen Versionen s.o.
2.) Telefunken T9A, spätere Version, mit Möglichkeit indirekt geheizte Röhren zu nutzen, Röhrenbestückung: 3x RE144, RE034, RE134 oder 3x RE074n, RE034, RE134 oder bei Wechselstromheizung 3x REN1104, REN1004, RE134 (Prohaska 1930/31 Seite 19)
3.) Telefunken T9W: Wechselstromversion tes Telefunken T9, Netzteil im hinteren Gehäuseteil eingebaut. Röhren: 4x REN1104, RE134, RGN1503.
4.) Telefunken T90W: Ähnlich T9W, aber mit RE604 als Endstufe und Ausgangübertrager mit verschiedenen Anzapfungen. (Prohaska 1930*31)

Die Aufstellung im Radiokatalog und die derzeitige Aufstellung hier im Radiomuseum ist also imho nicht ganz korrekt, da die Versionen T9 und T9A getrennte Versionen sind (reine Batterieausführung und Ausführung für indirekt geheizte Röhren).
Interessant wäre auch eine Aufstellung der T9-Versionen der verschiedenen Radiomuseum-Mitglieder und das Chassis-Stempeldatum (soweit vorhanden ;-).


Gruß

Dirk Becker


Dirk Becker, 03.Nov.03

Weitere Posts (2) zu diesem Thema.
