Model: IA51 (I A 51)

Antique radios, Old Time Radios

IA51 (I A 51)

Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1951 / 1952 Type: Car RadioAutoradio - ist nicht immer als solches bezeichnet, da erst später mit Code unterschieden. Mod.-ID = 4053 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 472 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s);
Wave bands Broadcast and Short Wave (SW).
Power type and voltage Storage Battery for all / 6/12 Volt
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 13 cm = 5.1 inch
www.radiomuseum.org Model: IA51 (I A 51) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Dimensions (WHD) 175 x 181 x 200 mm / 6.9 x 7.1 x 7.9 inch
Valves / Tubes 4: ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden, (more for members)
Notes Diverse Ausführungen.
Net weight 3 kg / 105.8 oz
Price in first year of sale 274 DM

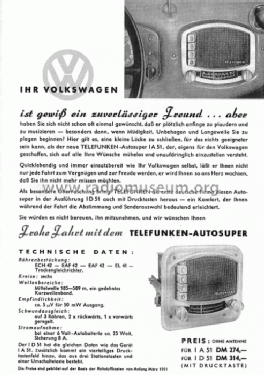

Source of data Kat.d.Rundf.GrossH.1951/52Im Katalog des Rundfunk-Grosshandels von 1951/52 aufgeführt (VERG, Curt Rint, Funk-Technik). / Radiokatalog Band 1, Ernst Erb

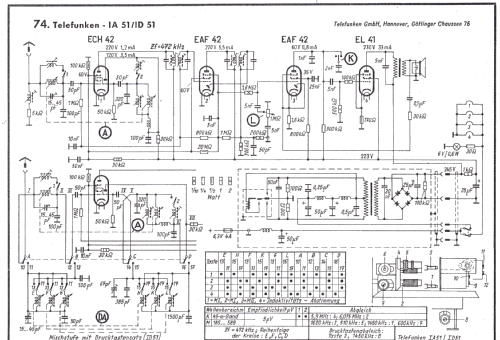

Circuit diagram reference Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Mentioned in Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin. (5108)

Gerät steht im Deutschen Technikmuseum Berlin (www.dtmb.de)
