• Year
  • 1977/1978
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 119233

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz; none
  • Tuned circuits
  • 5 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Line / Batteries (any type) / 110; 220 / 6 × 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 1.5 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org

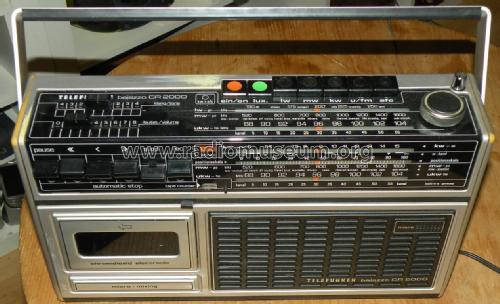

  • Model: Bajazzo CR2000 - Telefunken Deutschland TFK,
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 360 x 212 x 85 mm / 14.2 x 8.3 x 3.3 inch
  • Notes
  • ICs: 3.
    CrO2-Electronic, Micro-Mixing, Longlife-Technik. Grüne Luxemburg-Taste.
    Ausgangsleistung bei Netzbetrieb: 5 W.
  • Net weight (2.2 lb = 1 kg)
  • 3.2 kg / 7 lb 0.8 oz (7.048 lb)

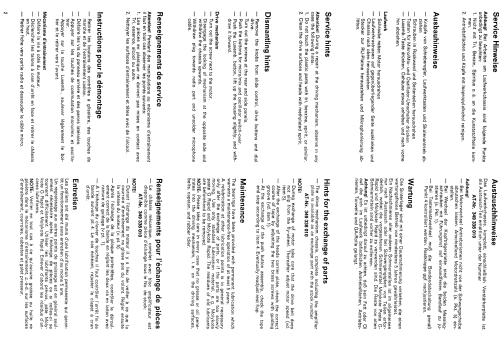

  • Literature/Schematics (1)
  • -- Schematic
  • Author
  • Model page created by Pius Steiner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Bajazzo is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: Bajazzo CR2000

Threads: 2 | Posts: 7

Mein CR 2000 hat ganz erstaunliche Fehler.

Der UKW - Empfang funktioniert einwandfrei, nicht jedoch die AM - Bereiche.Bei denen hört man nur etwas, wenn man erst den Wellenbereich wählt und dann erst den Strom einschaltet. Aber der Empfang dauert nur sehr kurze Zeit. Wenn das Signal  stark ist, verschwindet dessen Empfang in weniger als einer Sekunde. Schwache Sender kann man dagegen mehrere Sekunden oder sogar Minuten hören.

Vielleicht hat jemand eine Idee, woran das liegt. Darüber würde ich mich sehr freuen.

Ottmar Lauth, 01.Sep.16

Weitere Posts (4) zu diesem Thema.

Dumme Frage: Kann mir jemand sagen wie / wo der Umschalter auf Kassettenbetrieb ist. Ich sehe nichts um habe folglich nur Radioempfang. Vielen Dank

Eckhard Wegner, 27.Jan.13

Weitere Posts (3) zu diesem Thema.
