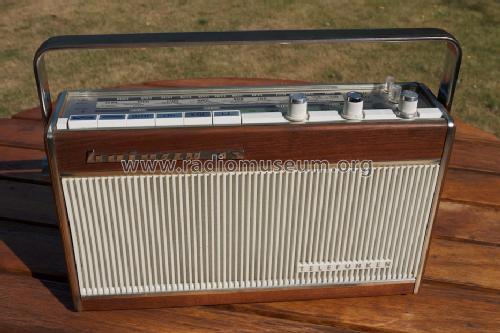

Bajazzo TS5511 (TS 5511)


Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1964 / 1965 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 3953 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 460/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.

Tuned circuits 6 AM circuit(s); 11 FM-circuit(s)
Wave bands Broadcast, 2 Short Wave plus FM.Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage Dry Batteries / 6 × 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 2.3 W

www.radiomuseum.org Model: Bajazzo TS5511 (TS 5511) Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 320 x 190 x 90 mm / 12.6 x 7.5 x 3.5 inch
Transistors 11:
Notes Transistoren: AF106, AF135, 2× AF136, AF138, AF137, OC602, AC122, AC116, 2× AC117.
Technische Daten und Ausstattung wie Bajazzo TS3511, jedoch UKW-Bereich bis 108 MHz und 2× KW statt LW/KW.

Net weight 2.6 kg / 91.7 oz
Price in first year of sale 525 DM
Source of data Handbuch VDRG 1964Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1964. / Radiokatalog Band 1, Ernst Erb

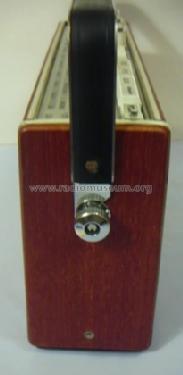

Q= Ebay, verkaufer: vega505 objnr: 250008877998 Q= Ebay, verkaufer: vega505 objnr: 250008877998 Q= Ebay, verkaufer: vega505 objnr: 250008877998 More pictures
