- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1957/1958
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 21219
Quelle: eigenes Bild
Quelle: eigenes Bild
Quelle: eigenes Bild
Einzelteile des Multifunktionspotentiometers
Telefunken product catalog 1957-58
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 10700 kHz
- Tuned circuits
- 10 FM circuit(s)
- Wave bands
- FM Broadcast Band Only
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

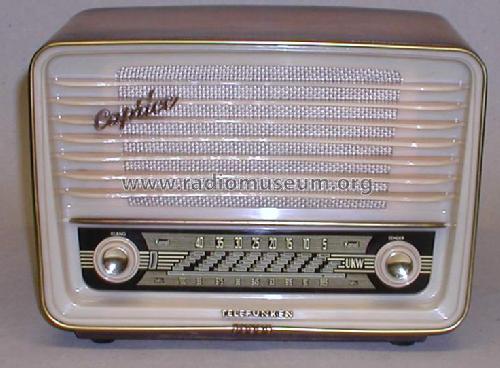

- Model: Caprice 8 - Telefunken Deutschland TFK,
- Shape
- Tablemodel without push buttons, Mantel/Midget/Compact up to 14
- Dimensions (WHD)
- 285 x 195 x 180 mm / 11.2 x 7.7 x 7.1 inch
- Net weight (2.2 lb = 1 kg)
- 3.7 kg / 8 lb 2.4 oz (8.15 lb)
- Price in first year of sale
- 159.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1957/58
- Other Models
-
Here you find 3546 models, 3125 with images and 2095 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model Caprice is part of the collections of the following members.
Literature
The model Caprice is documented in the following literature.
Forum contributions about this model: Telefunken: Caprice 8
Threads: 1 | Posts: 1
Die Caprice 8 ist ein typisches Kleingerät für den schmalen Geldbeutel. Hier hat man selbst auf die in den 50er Jahren üblichen K,M,L Bereiche verzichtet. Zur weiteren Verbilligung wurde geätzte Leiterplatten eingesetzt. Damals wie heute für preiswerte Geräte auf Phenolharz-Papierbasis.
Das Gerät stand auf dem Dachboden einer Bekannten und sollte als Jugenderinnerung wieder betriebsfähig gemacht werden.
Fehlerquelle waren die üblichen Verdächtigen, die ERO Kondensatoren. (Siehe Markierungen, größeres Bild unter dem Modell).
Da sie kein Gehäuse haben, sondern das Papierlabel direkt auf den Kondensatorwickel aufgeklebt ist, können neue Kondensatoren nicht im Innern versteckt werden. Hier habe ich sie einseitig abgelötet und die neuen Kondensatoren unter dem Chassis bzw. unter dem Kondensator am Lautstärkeregler versteckt angebracht.
Das Chassis ist eine frühe Leiterplatte mit dem typischen Design jener Zeit. Es ist noch reichlich Kupfer vorhanden und die Platine ist dick mit einem sich teilweise kräuselnden Lötlack beschichtet. Geätzte Platinen waren 1957 gerade ca. ein Jahr in der Massenproduktion von Konsumerradios eingeführt.
Der AEG Selengleichrichter funktionierte überraschenderweise und nachdem sich der Kathodenkondensator der Endröhre wieder formiert hatte, hatte das Gerät wieder eine gute Lautstärke und guten Klang. Außer einer gründlichen Reinigung des Gehäuses und der Polystyrolfront waren keine weiteren Maßnahmen nötig.
Rüdiger Walz
Rüdiger Walz, 04.Sep.09
