Model: Endstufe Ela V25/1300

Antique radios, Old Time Radios

Endstufe Ela V25/1300

Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1950 – 1954 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 19161 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 25 W

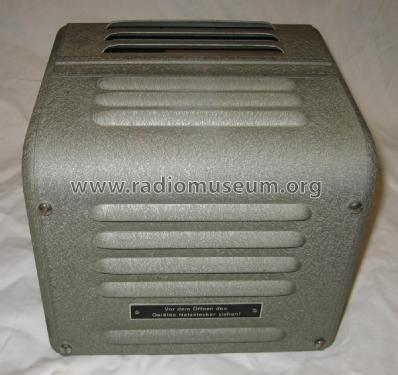

www.radiomuseum.org Model: Endstufe Ela V25/1300 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 220 x 200 x 175 mm / 8.7 x 7.9 x 6.9 inch
Valves / Tubes 3: EL1218 W- Kraft-Endpentode mit fast doppelter Empfindlichkeit wie die AL5 (oder EL5), vorgesehen für Schaltungen, die für normale Endröhren wie die EL11 entwickelt wurden, aber doppelte Sprechleistung haben sollen.
Ein Zusatz /xxx deuted auf die max. Spannung, für welche diese Röhre selektiert wurde, sonst 250 V.
Die EL12 spez. hat eine Anodenkappe. Die EL6 ist eine Paralleltype mit Topfsockel. [Jacob Roschÿ,13May 2003] (more for members)
Notes ein umschaltbarer Eingang; Ausgang: 100 V/400 Ohm; Frequenzgang 40-10000 Hz.
Net weight 6.5 kg / 229.3 oz
Price in first year of sale 249 DM
External source of data Erb
Source of data Kat.d. Rundf.Gr.Handel 1950/51Katalog des Rundfunk-Grosshandels 1950/51 (VERG)

No further information on

Endstufe Ela V25/1300 (Telefunken Deutschland (TFK))
