Model: Gran Berlin 1177A (1177 A)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

Gran Berlin 1177A (1177 A)
Country: Spain Manufacturer/Brand: Telefunken (Spain)
Year: 1952 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 94361 previous | Result List | next | New search for Radios etc. Schematics etc.: 8 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 468 kHz; 2 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage Alternating Current supply (AC) / 110-125-150 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
 Zwei eingebaute Lautsprecher mit nicht erfasstem System.
www.radiomuseum.org Model: Gran Berlin 1177A (1177 A) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, low profile (big size).
Valves / Tubes 7: ECH41Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden,     (more for members)
Notes Dos rectificadoras en paralelo. Two valves rectifiers in parallel. Altavoz graves 20cm. electromagnético. Altavoz agudos 13cm. electromagnético. Two electromagnetic (field coil) loudspeakers.
Price in first year of sale 4400 Ptas

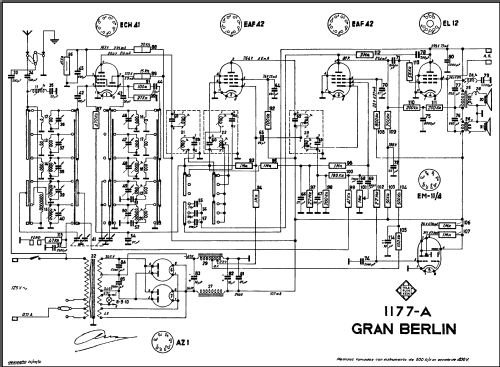

Literature/Schematics -- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.

This model was suggested by Miguel Bravo-Cos.

No further information on

Gran Berlin 1177A (1177 A) (Telefunken (Spain))
